Запчастини до щогли

Запчастини до щогли навантажувача

Запчастини до щогли навантажувача — це набір компонентів, які забезпечують правильну роботу підйомної та нахильної системи. Щогла відповідає за підйом і опускання вантажу, а також за його нахил, тому від якості та стану кожної деталі залежить безпека оператора, плавність руху та ефективність роботи. У цьому розділі ви знайдете всі необхідні елементи для ремонту й обслуговування щогли: ролики, втулки, напрямні, ланцюги, гідроциліндри нахилу та підйому, шланги й ущільнювальні комплекти. Нижче — рекомендації щодо підбору, установки та догляду за цими запчастинами.

1. Ролики та напрямні щогли

Ролики (верхні, нижні, бокові) забезпечують плавний рух каретки вздовж вертикальних профілів щогли. Залежно від конструкції навантажувача розрізняють:

• Нижні ролики (toe rollers): встановлені біля основи щогли і витримують основне навантаження під час підйому. Вони можуть бути зворотно-рольовими або з нерухомими підшипниками. Для вибору орієнтуйтеся на діаметр (наприклад, Ø50–Ø80 мм), кількість підшипників (одно- або двокулькові) та матеріал корпусу (сталевий із термозахисним покриттям або бронзовий).
• Верхні ролики (upper guide rollers): спрямовують каретку у верхній частині щогли, запобігаючи бічному люфту. Здебільшого виконані з поліуретану на алюмінієвій або сталевій основі. Поліуретанове покриття (shore A 85–90) забезпечує зносостійкість і мінімум шуму.
• Бокові ролики (спейсери): утримують каретку між стінками щогли, зменшують тертя й уникають перекосів. Зазвичай це гумові або поліуретанові вкладиші з металевою втулкою для монтажу на болт. При підборі звертайте увагу на ширину ролика (20–30 мм) та внутрішній діаметр втулки (10–20 мм).

Регулярно перевіряйте ролики на наявність задирок, сколів поліуретану та люфту підшипників. Зношений ролик збільшує опір підйому, призводить до швидкого зносу інших елементів щогли й створює небезпечне «заклинювання» каретки.

2. Втулки та направляючі ланки

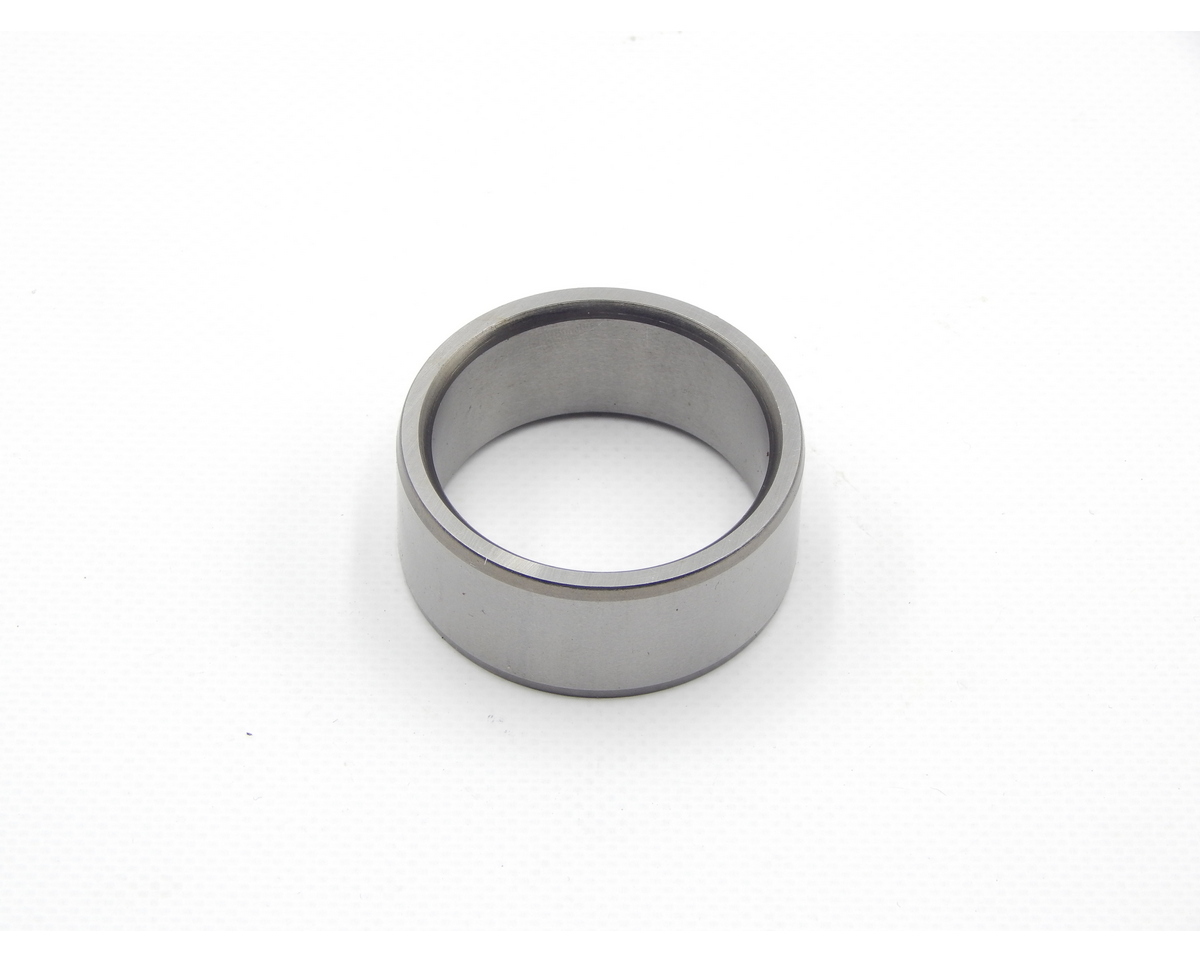

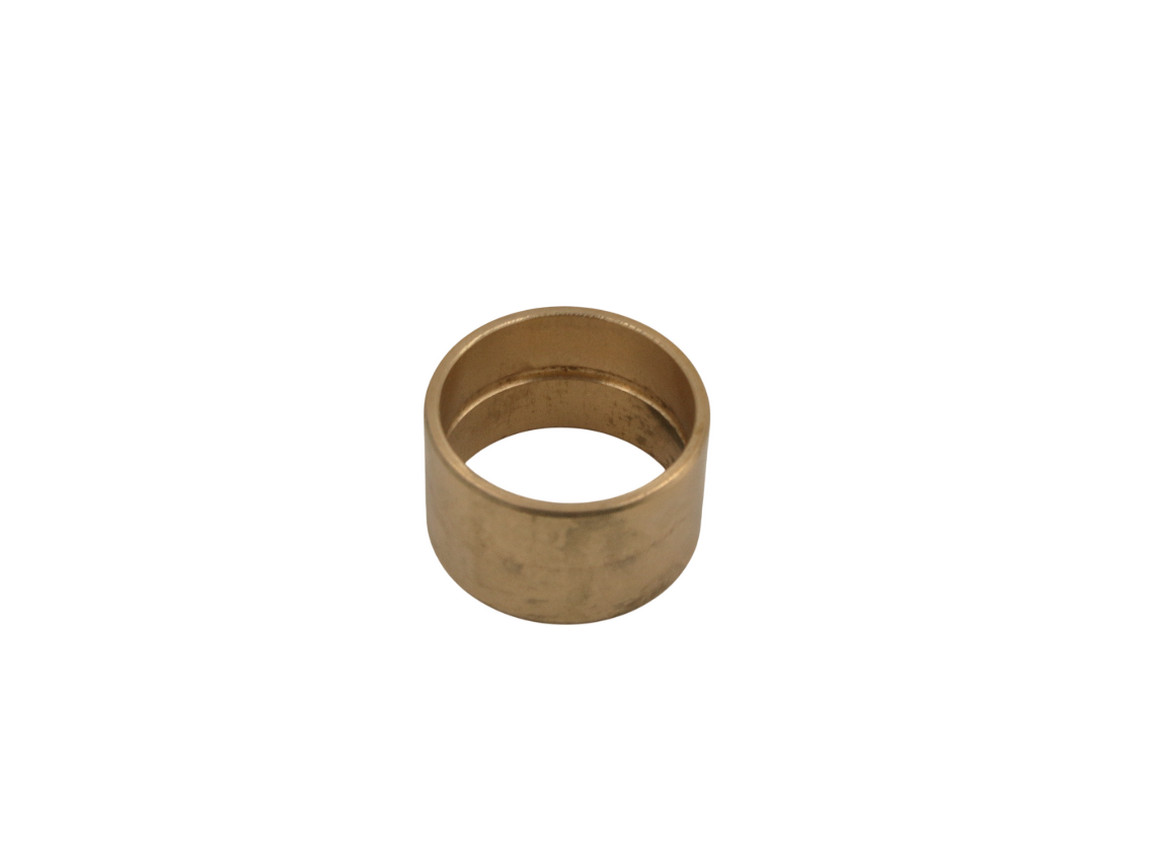

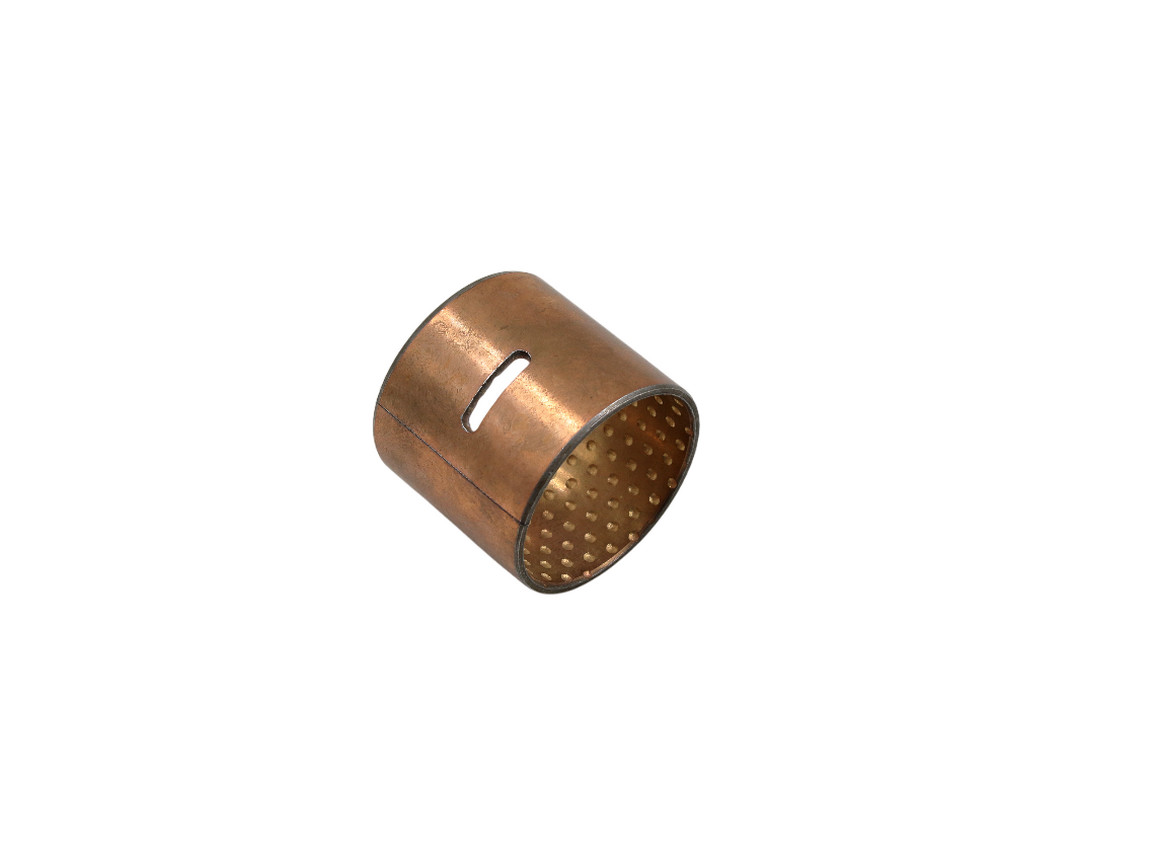

Втулки встановлюються у точках з’єднання гідроциліндра, рам каретки та роликових вузлів. Зазвичай виготовлені з бронзових або полімерних матеріалів (PTFE, поліамід), що самозмащуються й витримують великі ударні навантаження. Основні типи:

• Втулки верхніх шарнірів каретки: забезпечують плавне обертання роликів і зниження бічного люфту. Розмір залежить від діаметра пальця (часто 20–30 мм) і ширини корпусу (15–25 мм).

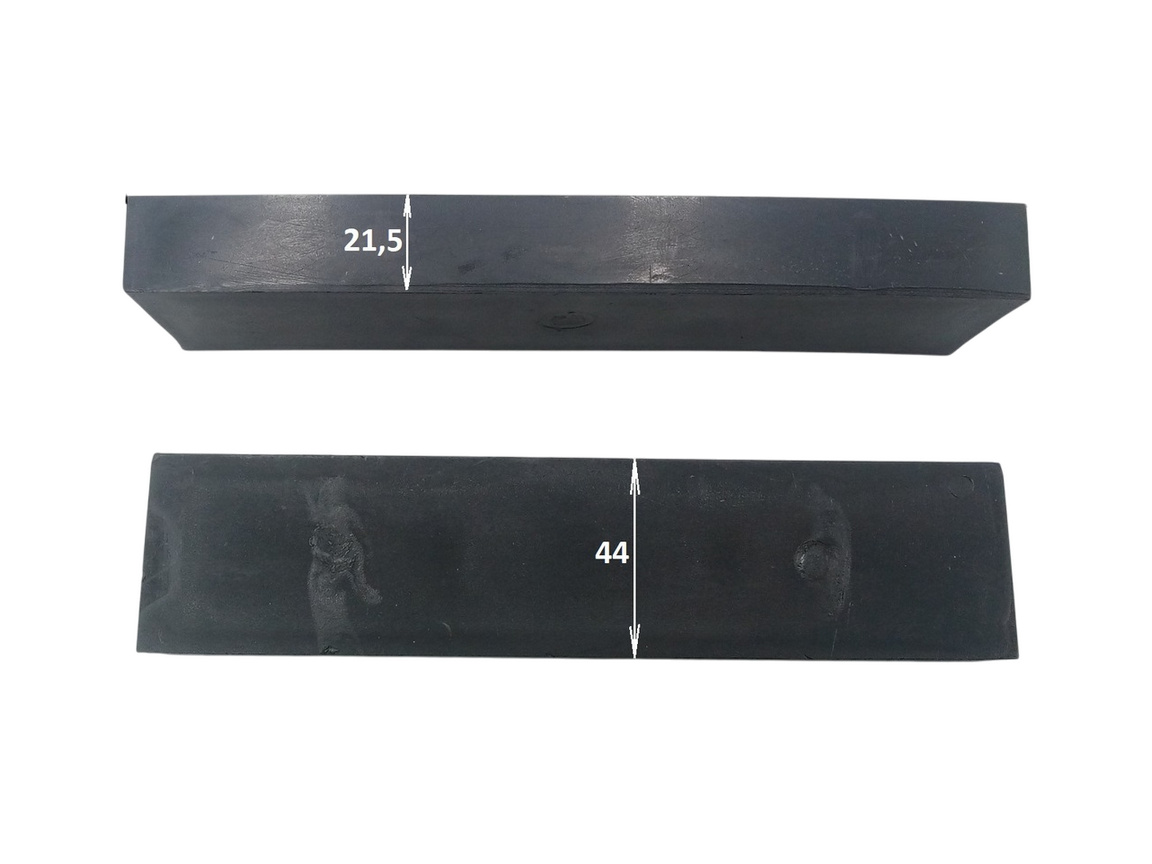

• Втулки підніжного профілю щогли: встановлюються між кареткою й профілем «U» щогли, щоб зменшити тертя при підйомі. Якісні втулки PE–1000 або PTFE-утримувачі витримують робочі температури від −20 °C до +80 °C й не потребують додаткового змащення.

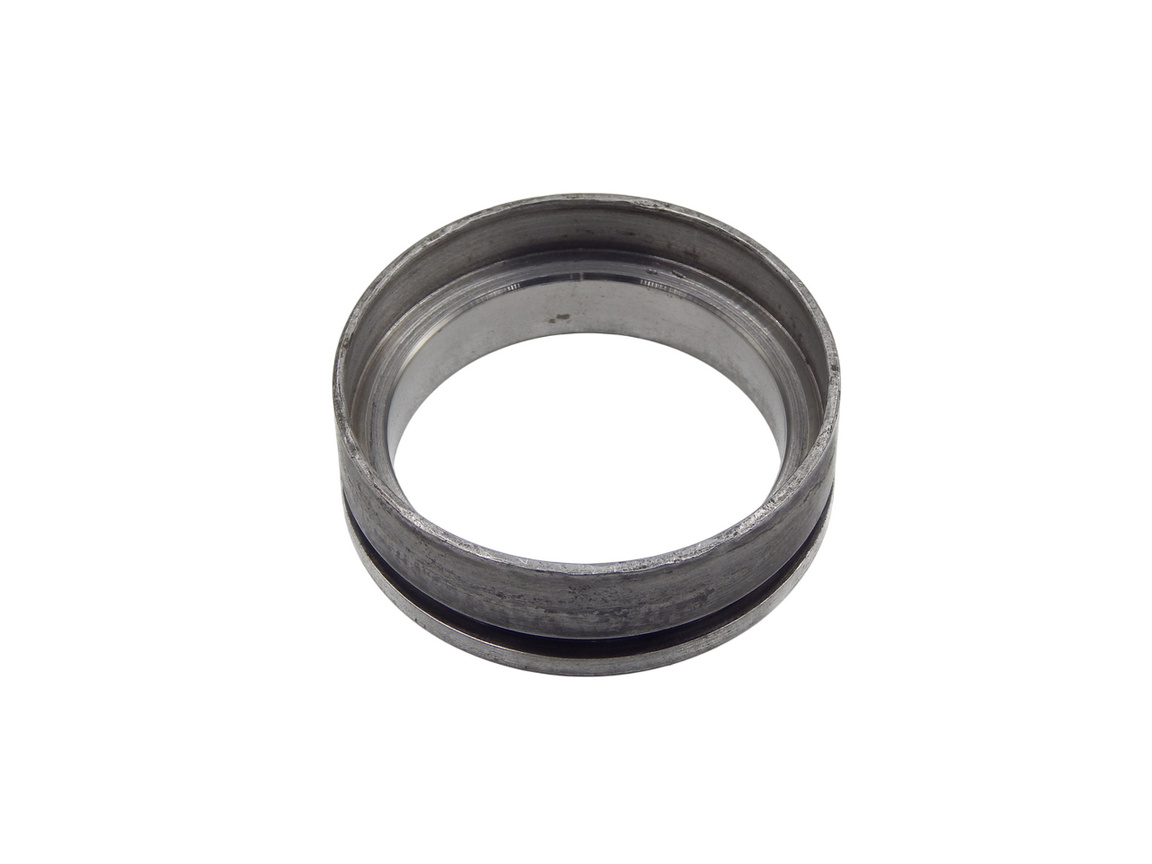

• Втулки гідроциліндрів: (пальці кріплення поршня до каретки) зазвичай виконані з бронзи або сталі з полімерним покриттям, щоб знизити ковзання й знос. Зважайте на розміри посадкового отвору (зовнішній і внутрішній діаметри), оскільки несумісність навіть на 0,5 мм призведе до люфтів і нерівномірності роботи поршня.

Перевіряйте втулки під час кожного техогляду (кожні 250–300 мотогодин): якщо люфт понад 0,2–0,3 мм або втулка втратила форму й має тріщини, замініть відразу комплект. Зношена втулка призводить до заклинювання профілю щогли й може пошкодити сам профіль, що дорого коштує в ремонті.

3. Ланцюги та тяги підйому

У двокороневих щоглах роль синхронізатора виконують ланцюги або регельні тяги, забезпечуючи рівномірний підйом каретки. Залежно від конструкції використовуються:

• Ланцюги підйому (lift chains): з роликових ланок класу 8 або 10 (ANSI 80, ANSI 100), розраховані на робочі навантаження від 5 000 до 10 000 кг. При виборі звертайте увагу на крок ланки (25,4 мм для ANSI 80), ширину ролика й діаметр пальця (8–10 мм), а також змащення — переконайтеся, що ланцюг має мастильну прошарок або систему централізованого змащення.
• Регульовані тяги (tie rods): у телескопічних щоглах використовують тяги з різьбовим подовженням і контргайкою, що дозволяють точно вирівняти опори каретки, ліквідуючи бічний перекіс. Матеріал — загартована сталь з Zn- або Geomet-покриттям.

Ланцюги потрібно натягувати до нормованого провисання (15–25 мм на половину довжини ланцюга). Занадто слабкий натяг «проскакує» на зубчастих колесах, а надто жорсткий — зношує зубці редуктора й зменшує ресурс каретки. Щомісяця перевіряйте стан ланцюга: якщо розтягнення понад 2–3 % від номінальної довжини, замініть новим комплектом.

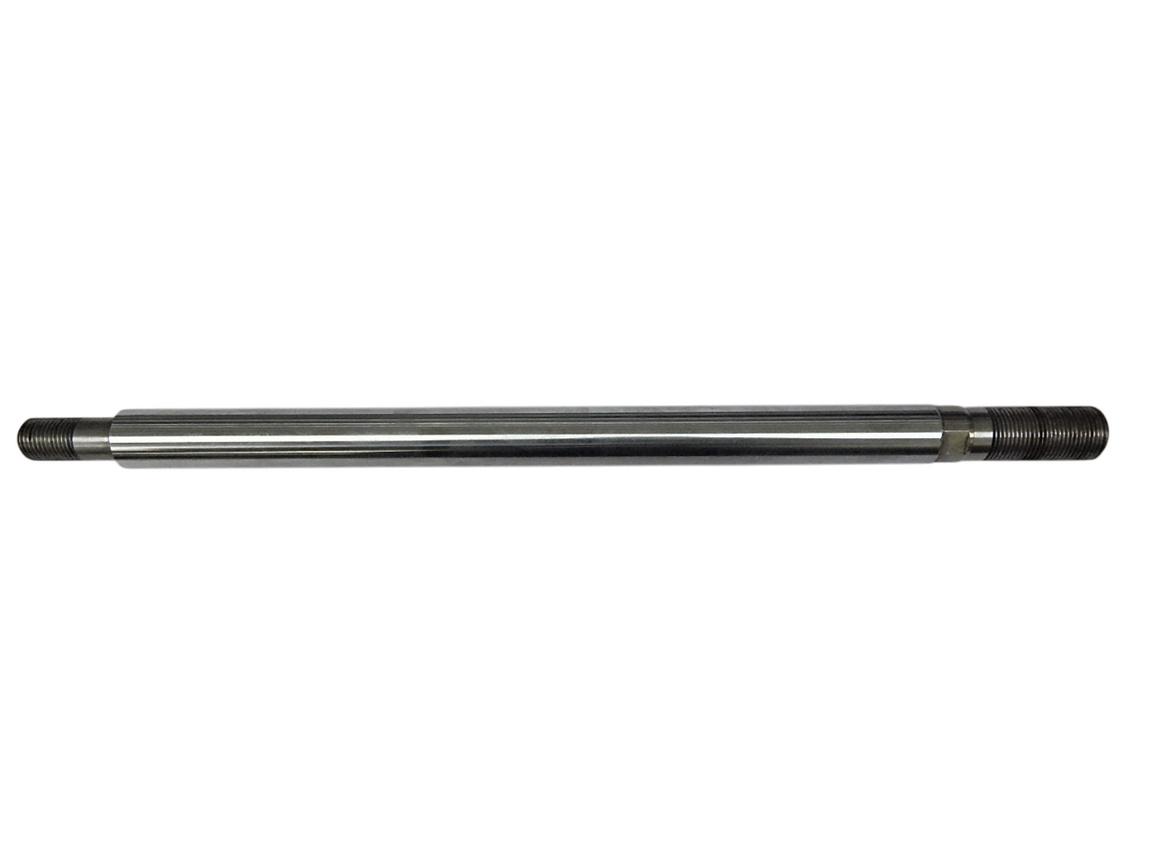

4. Гідроциліндри підйому та нахилу

Гідроциліндри — серце підйомної та нахильної системи:

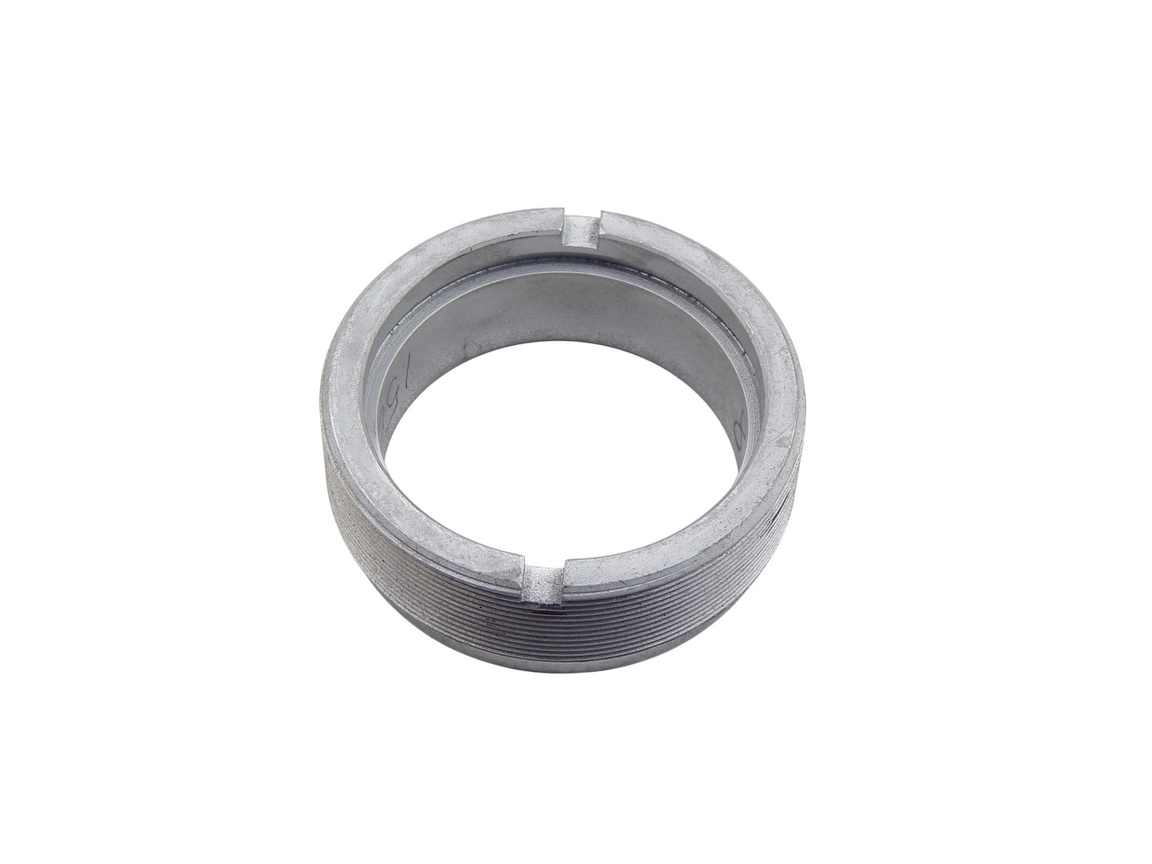

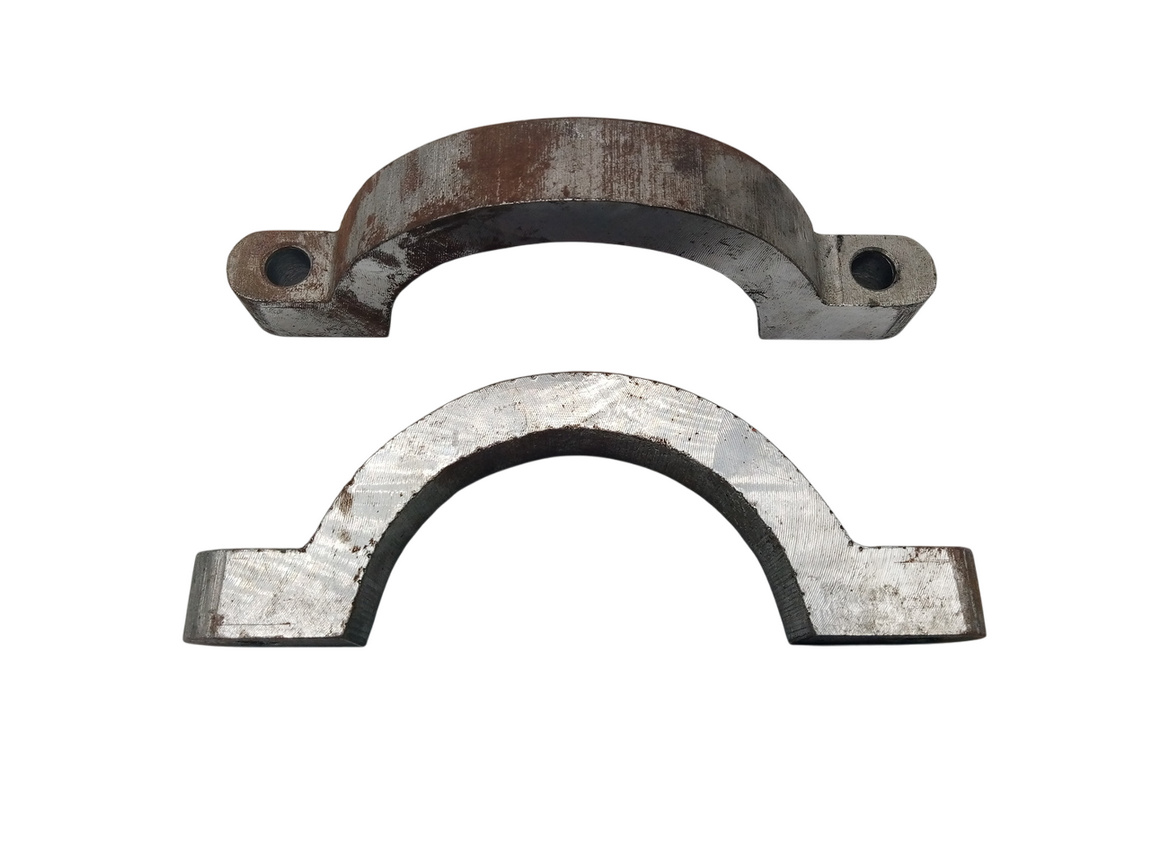

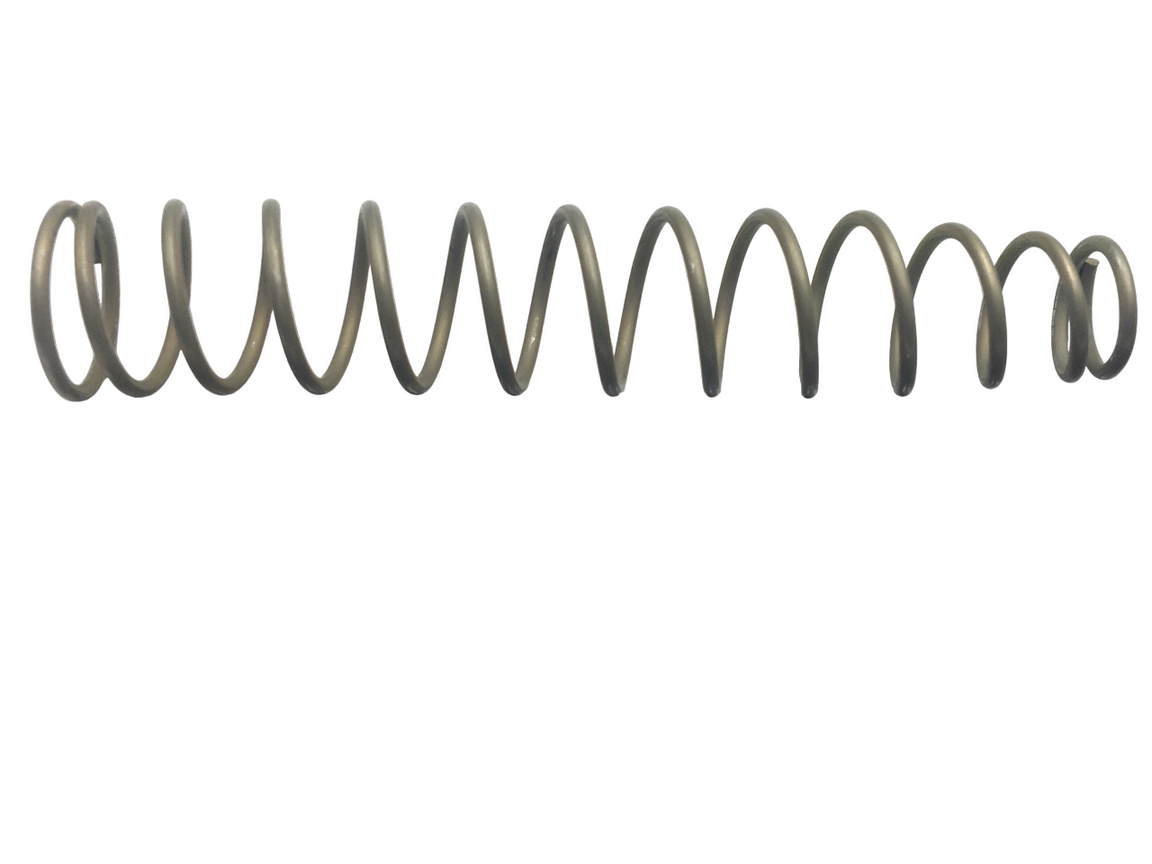

• Циліндри підйому (lift cylinders): встановлюються двома однаковими одиницями з обох боків щогли. Вони повинні мати чисті поверхні штока (DLC-покриття або хромоване) та полімерні манжети (Viton або HNBR) для довговічності. Ключові параметри: робочий тиск (160–180 бар), хід штока (500–800 мм), діаметр корпусу (60–80 мм) та штока (30–40 мм).

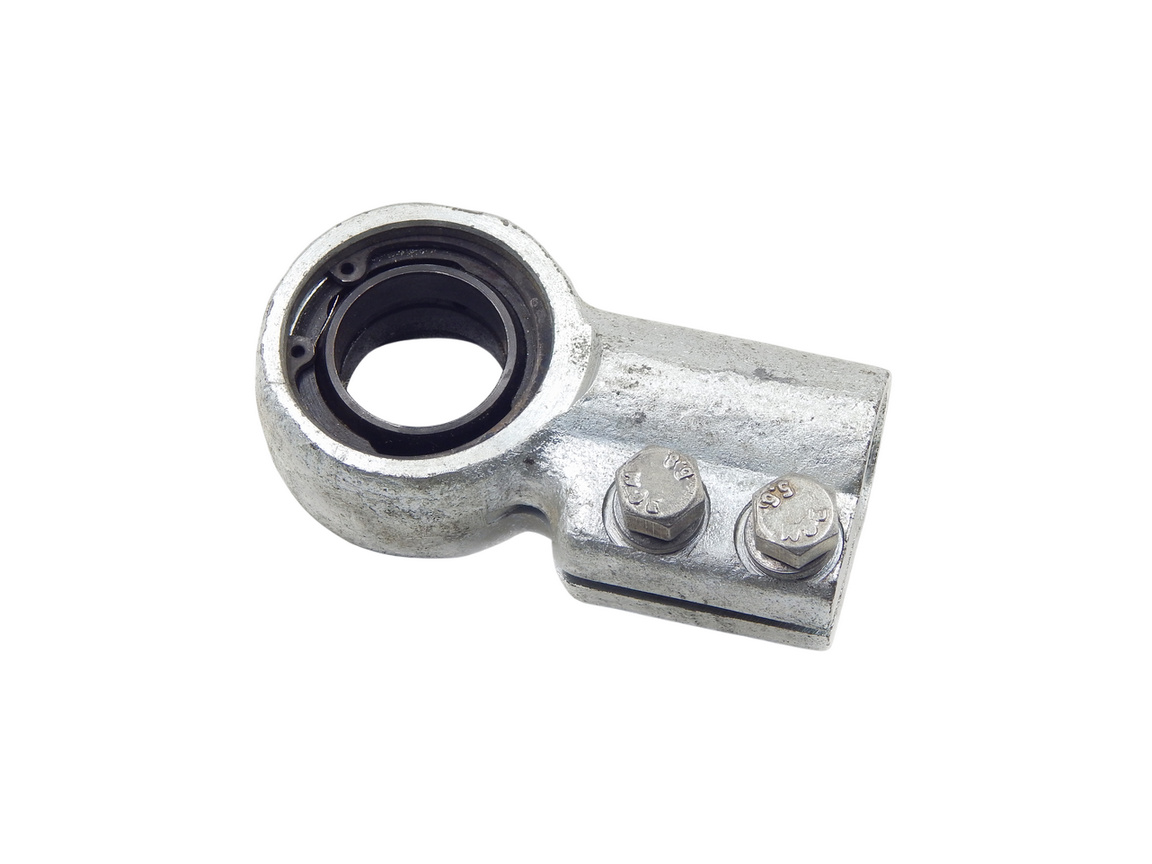

• Циліндри нахилу (tilt cylinders): керують кутом нахилу каретки (±5–9°). Зазвичай це менші циліндри з робочим тиском до 200 бар, діаметром корпусу 40–60 мм і штока 20–30 мм. Манжети мають витримувати часті ударні навантаження при зануренні вил у вантаж.
• Ремонтні комплекти (ремкити): містять ущільнювальні кільця, пиловики й направляючі втулки. У разі мікропошкоджень штока (борозни, задирки) рекомендовано міняти манжети та поліровану поверхню штока.

Перевіряйте герметичність гідроциліндрів при кожному ТО: під навантаженням не повинно бути «поступового» опускання каретки. Якщо відбувається повільне опускання, це ознака зносу манжет чи напрямних, і слід встановити новий ремонтний комплект.

5. Гідравлічні шланги, трубки й фітинги

Шланги та фітинги забезпечують безперебійну подачу гідравлії від насоса до циліндрів. Рекомендації:

• Робочий тиск шлангів: має бути мінімум на 20 % вище від максимального тиску системи (наприклад, для циліндрів 180 бар обирайте шланги на 220–240 бар).
• Матеріал: армовані гумові шланги з внутрішнім шаром із SBR/NBR і зовнішнім шаром з термостійкої гуми (опо­ліуретан або PVC). Для роботи біля двигуна чи випускної системи використовуйте шланги із силіконовою ізоляцією.
• Фітинги: конічні JIC 37°, BSPP або Metric (M18×1,5, M20×1,5). Підбирайте фітинги під корпус насоса чи розподільника. У каталозі є фітинги з роз’ємними гайками (Swagelok) та фасонні штуцери з нержавіючої сталі.
• Трубки: там, де шланги торкаються металу, встановлюйте сталеві трубки з фосфатним покриттям і пластиковими втулками, щоб запобігти швидкому зносу шланга.

Щомісяця (кожні 250 мотогодин) оглядайте шланги на здуття, тріщини або сліди мастила. Навіть незначна теча знижує швидкість підйому каретки й може потрапити бруд у гідросистему. При заміні шлангів прокачайте систему чистою гідравлічною рідиною (ISO VG 46–68) — див. розділ «Технічні рідини» (/details/tehnichni-ridyny).

6. Ущільнення та манжети щогли

Щогла має рухомі елементи — напрямні, каретки, пересувні шайби, які потребують ущільнення, щоб запобігти потраплянню пилу й вологи. Найпоширеніші компоненти:

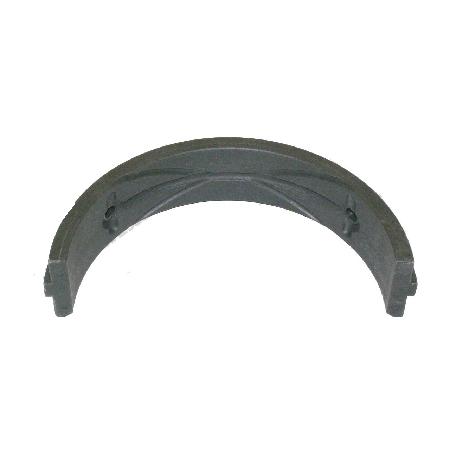

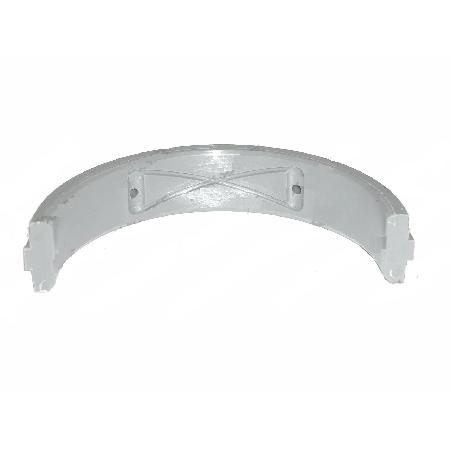

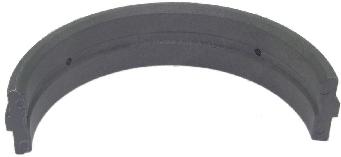

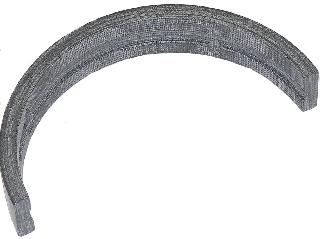

• Поліуретанові та поліетиленові втулки-вкладиші: у бокових і верхніх напрямних. Вони захищають металеві профілі від стирання й мінімізують вібрації.

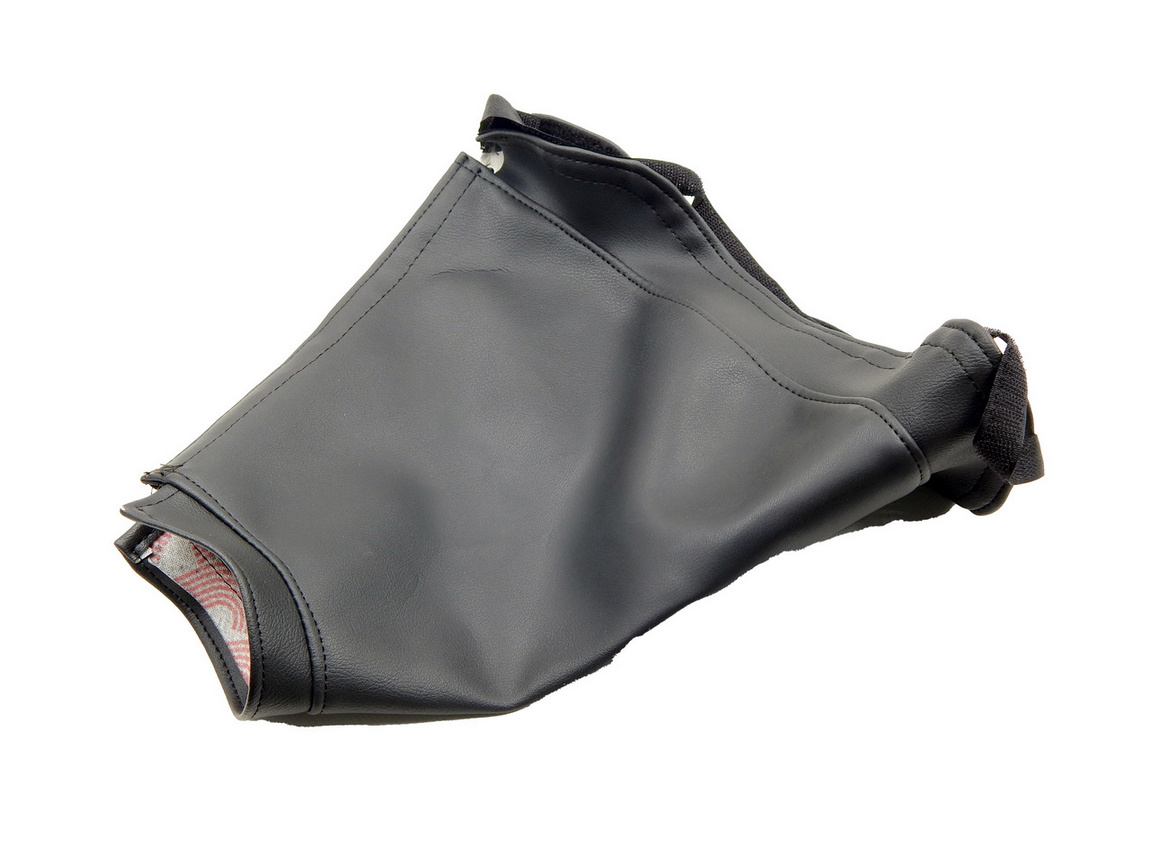

• Пиловики (boot kits): на верхніх та нижніх шарнірах гідроциліндрів. Виконані з багатошарової гумової суміші з підсилювальною тканиною, стійкі до УФ та температур від −30 °C до +100 °C. Пошкоджений пиловик призводить до потрапляння абразиву у напрямні і швидкого зносу манжет.
• Манжети ущільнення (rod seals): всередині гідроциліндрів. Найчастіше це U-подібні манжети з PTFE або NBR із бронзовими підшипниками. Для підйому щогли потрібен ремкомплект з U-подібними та гумовими O-кольцями й направляючою втулкою. Якщо з-під поршня тече гідравлічна рідина, перевірте шток і корпус на подряпини, а потім оновіть ущільнення.

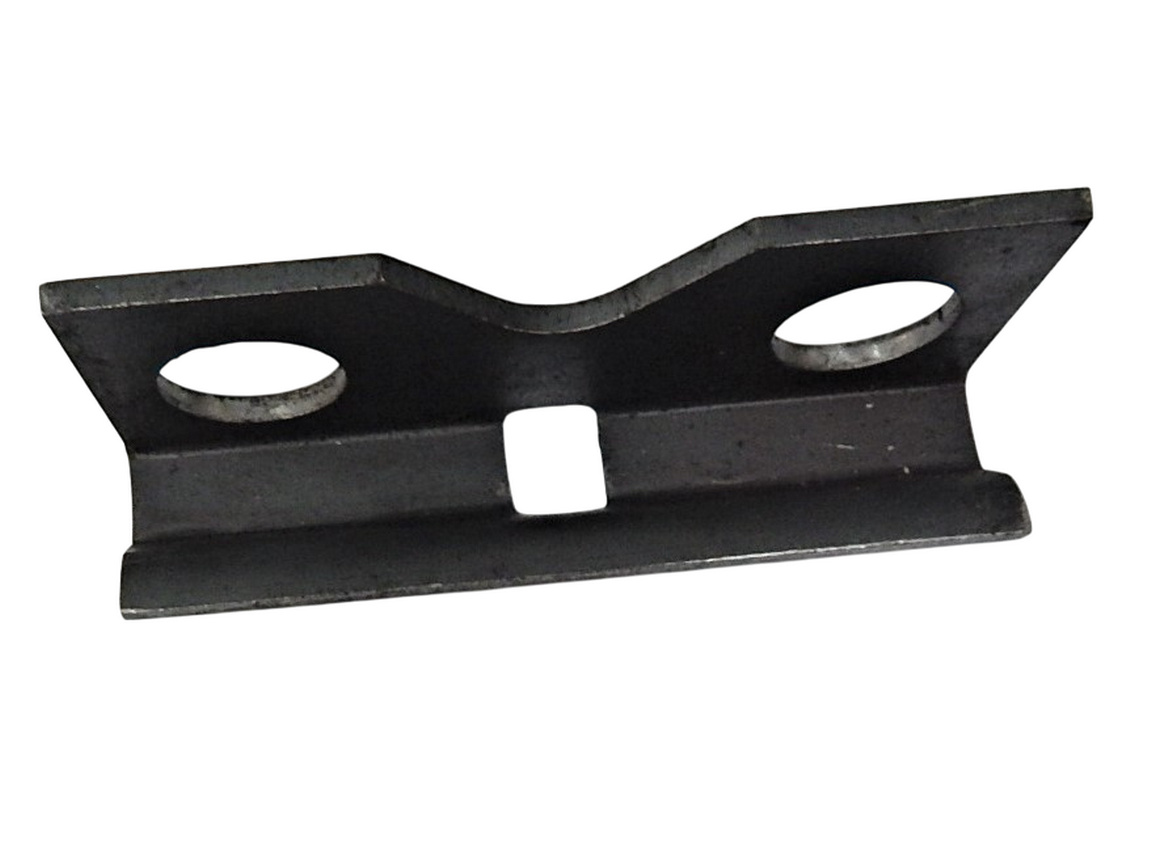

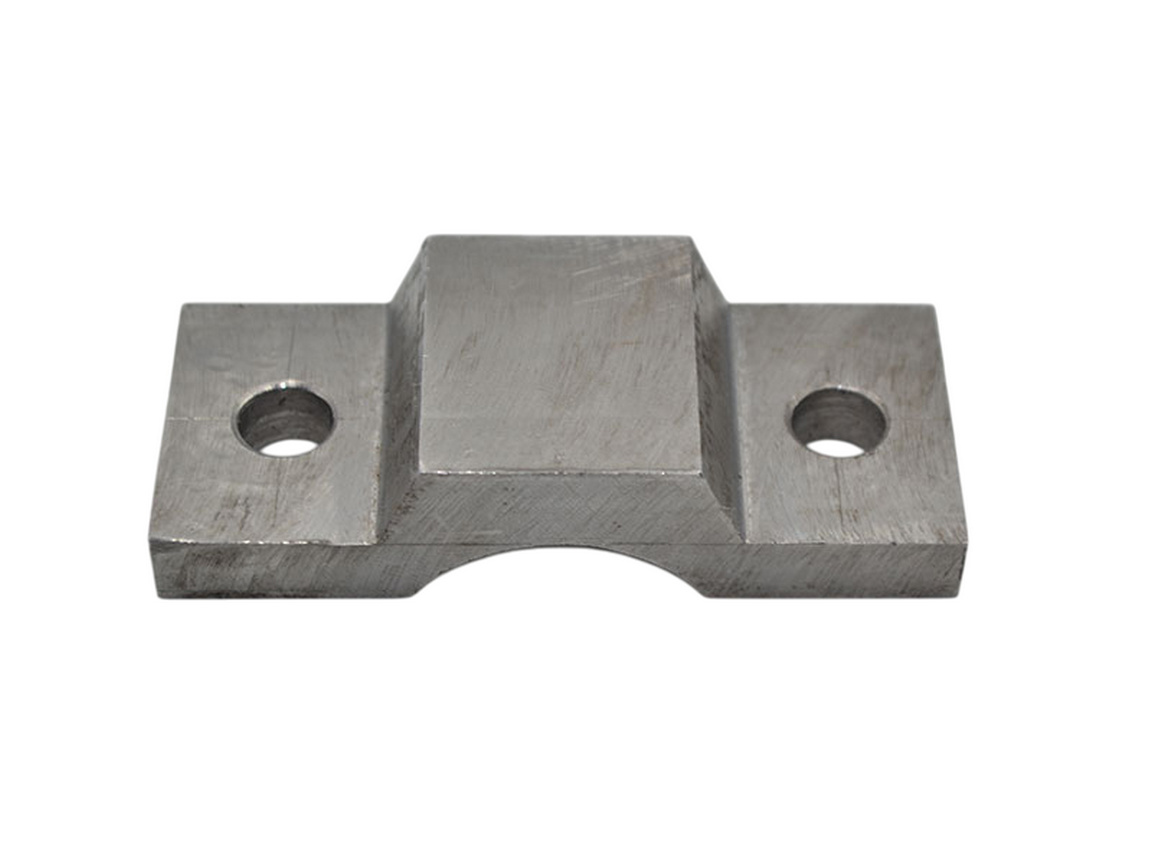

7. Каретка щогли та монтажні болти

Каретка — рухома секція, що тримає вила або інше обладнання. Складається з поперечини (сталева рама), верхніх і нижніх роликів, напрямних втулок і шин. Критичні елементи:

• Поперечина каретки: має витримувати вигинні навантаження до 5 000–10 000 кг. Звертайте увагу на товщину сталі (6–8 мм) і якість зварних швів: дефекти можуть призвести до руйнування під навантаженням.
• Монтажні болти та шпильки: підбирайте за рекомендаціями виробника (зазвичай клас міцності 10.9), щоб забезпечити момент затягування 180–220 Н·м для M16×1,5. Повторне використання деформованих болтів може спричинити люфт каретки та перекоси щогли. Для порад із вибору болтів див. «Колісні болти» (/details/shyny-kolesa-i-rulови-rolyky/361).

8. Поради з обслуговування щогли

• Регулярне змащення роликів і шарнірів: використовуйте мастило на основі літію з УФ- та вологостійкістю (див. «Технічні рідини» (/details/tehnichni-ridyny)). Змащення мінімізує тертя, знижує вібрації й продовжує ресурс роликів до 1 500–2 000 мотогодин.
• Перевірка натягу ланцюгів: провисання понад 20 мм сигналізує про необхідність корекції або заміни. Якщо на ланцюзі є “оголені” ролики або зношені пальці, замініть весь комплект ланцюга й направляючі.
• Огляд профілів щогли: перевіряйте стінки каналу «U» на наявність викришок, борозен чи задирок: навіть невелика деформація призводить до «зависання» каретки й нерівномірного зносу втулок. При пошкодженні профілю потрібне шліфування або професійний ремонт.
• Перевірка гідроциліндрів під час руху каретки: якщо при підйомі відчуваєте пульсації або чути клацання/скрип, зупиніть роботу, огляньте шток і корпус на подряпини, а потім замініть ущільнювачі.
• Перевірка кріплення навісного устаткування: навантажте вилу чи ківш невеликою вагою й перевірте відсутність люфту між вилою й кареткою. Бічний люфт понад 3–5 мм слід усунути контргайками й перевіркою зубчастих фіксаторів каретки.
• Огляд гідравлічних з’єднань: переконайтеся, що шланги не труться об металеві деталі, а фітинги не мають слідів патьоків. Навіть невеликий натік може знизити тиск і вантажопідйомність.
• Контроль корозії та захист від вологи: уважно оглядайте щоглу та кронштейни після роботи в агресивному середовищі (соляне середовище, вологі кар’єри). При виявленні іржі видаліть її щіткою, нанесіть антикорозійний ґрунт і свіжий шар фарби.

9. Перехресні посилання на суміжні розділи

• Вила, щогла і навісне обладнання (/details/vila-shtogla-i-navisne-obladnannya) — огляд всіх навісних органів, класифікація й поради з вибору.
• Гідравліка (/details/gidravlika) — шланги, фітинги, насосно-розподільний вузол, гідроциліндри підйому й нахилу.
• Ходова і рульова система (/details/hodова-i-rulова-система) — каретка, ролики ходової частини, підшипники й втулки, що впливають на стабільність руху щогли.
• Технічні рідини (/details/tehnichni-ridyny) — мастила для шарнірів, гідравлічні оливи, аерозолі для очищення й захисні спреї.
• Шини, колеса і рульові ролики (/details/shyny-kolesa-i-rulови-rolyky) — вибір коліс для оптимальної амортизації при підйомі важких вантажів і зменшення вібрацій.

Завдяки якісним запчастинам до щогли, регулярному технічному обслуговуванню та своєчасній заміні роликів, втулок і гідроциліндрів ви забезпечите надійну й довговічну роботу підйомної системи. Це мінімізує ризик аварій, продовжить термін служби техніки й знизить витрати на ремонт.
