Гайки — невід’ємний елемент будь-якого кріплення на навантажувачі, який забезпечує надійну фіксацію болтів, шпильок і різьбових з’єднань. Від правильного вибору й стану гайок залежить міцність всіх вузлів: від двигуна до ходової частини й каретки щогли. У цьому розділі розглянемо, які існують типи гайок, як їх обирати, монтувати й підтримувати, а також згадаємо, де у каталозі можна знайти суміжні компоненти.

1. Види гайок та їх особливості

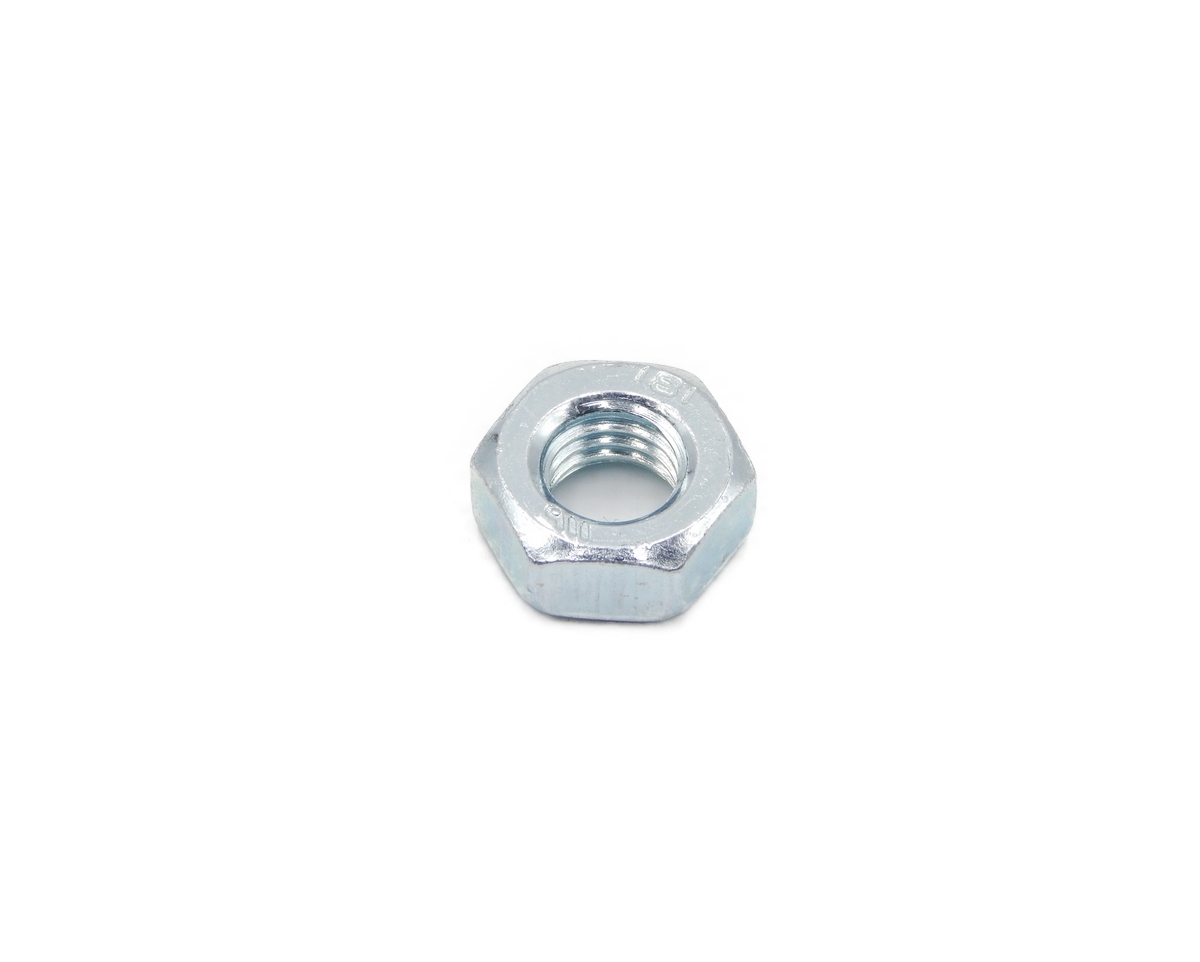

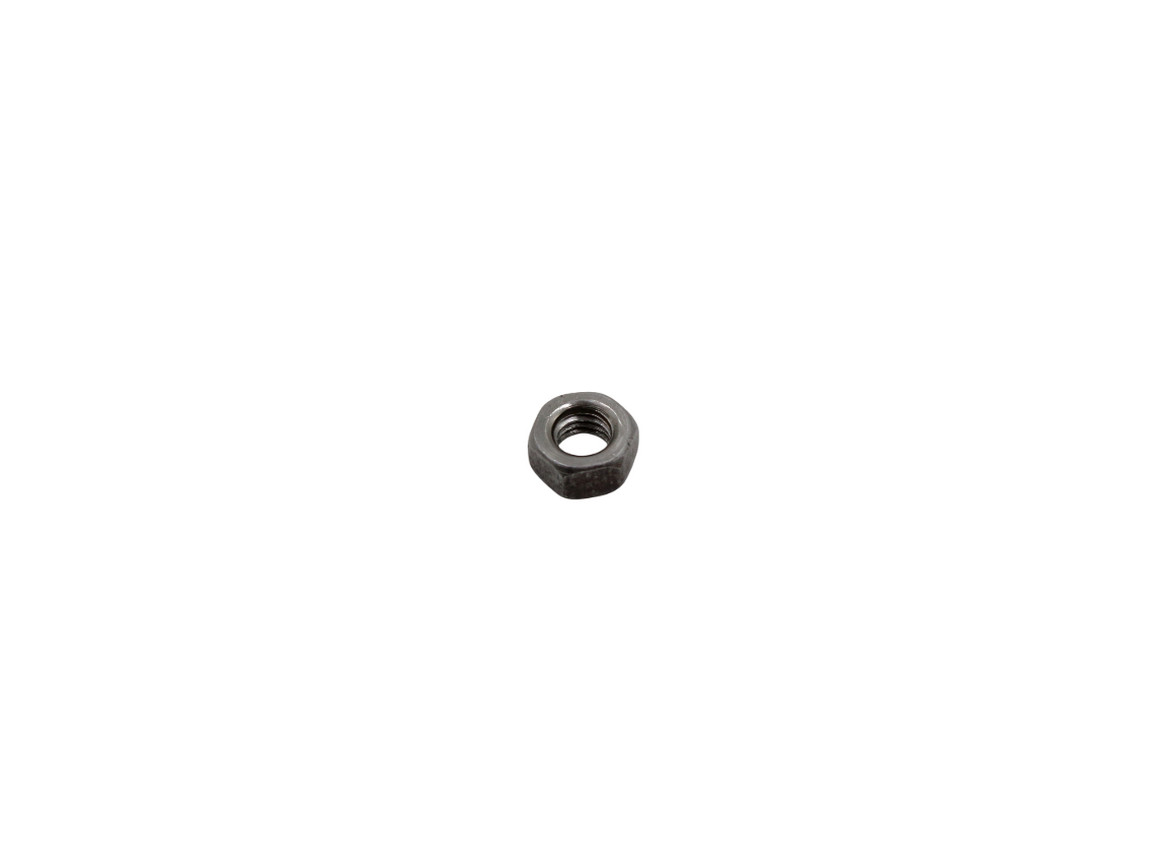

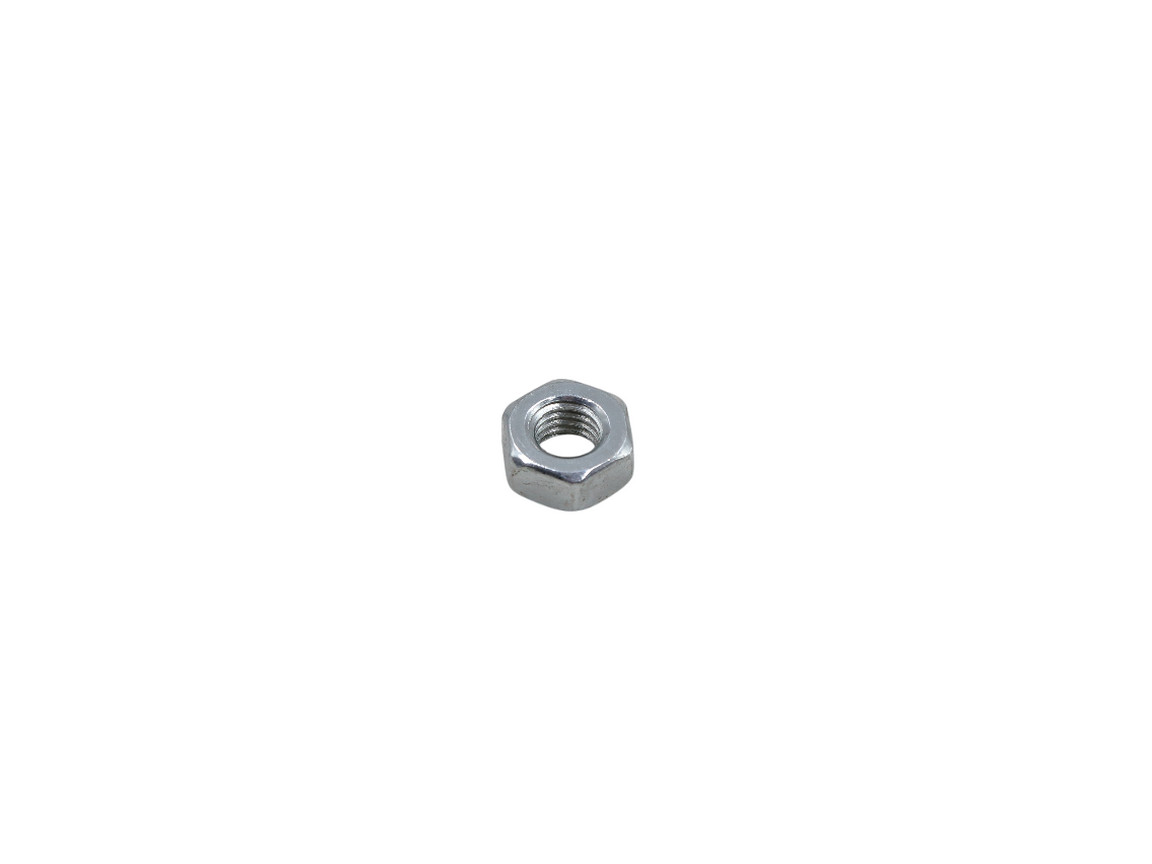

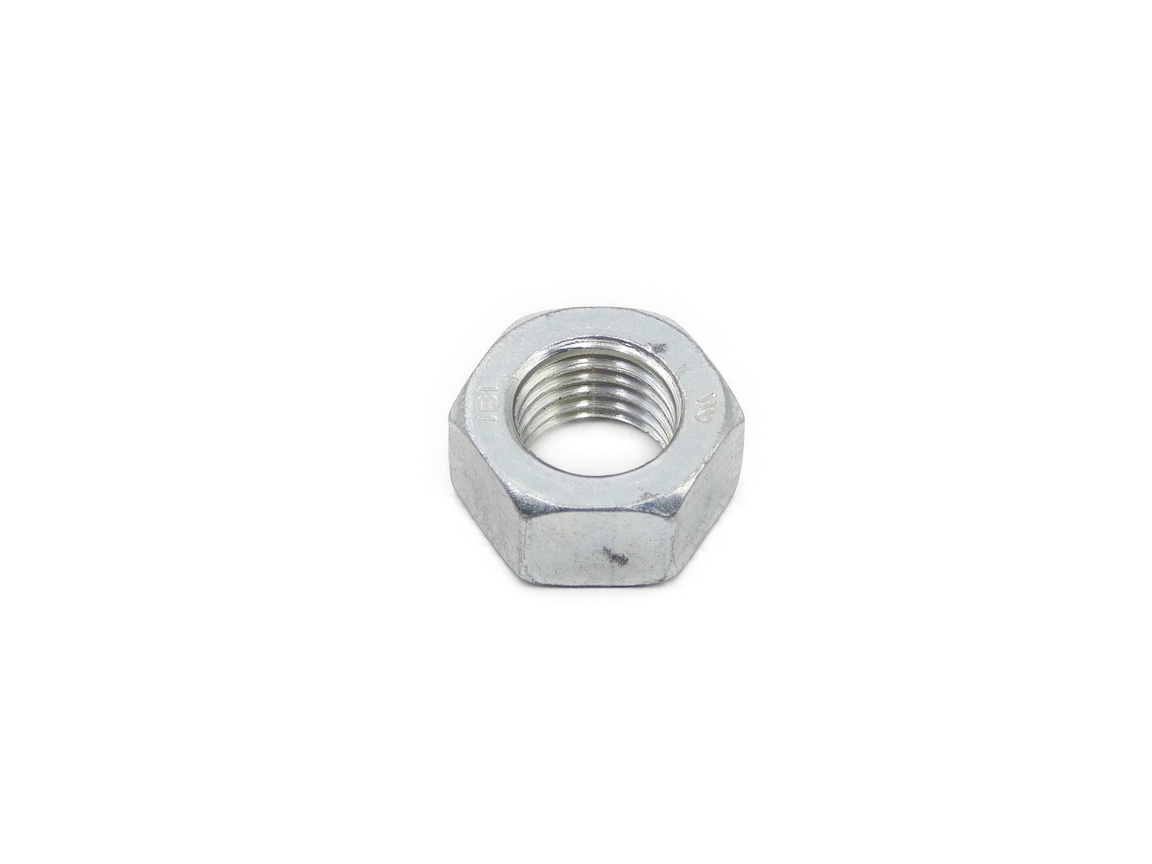

• Шестигранні гайки (Hex Nuts)
  • Найпоширеніший тип у навантажувачах: використовується практично скрізь, де потрібне швидке й надійне кріплення.
  • Випускаються у класах міцності 8, 10 та 10.9. Гайка класу 10.9 рекомендована для кріплень із великими динамічними навантаженнями: каретка щогли (див. Каретка щогли та комплектуючі) та гідроциліндри (див. Гідравліка).
  • Матеріал: сталь із термообробкою (загартована й відпущена). Для агресивних середовищ (дорожні реагенти, солоний ґрунт) краще обирати оцинковані (Zn) або з Geomet-покриттям гайки.
• Контргайки (Lock Nuts)
  • Застосовуються там, де можливі вібрації й зростає ризик самозакручування різьбового з’єднання (ходова частина — Ходова і рульова система, гідроциліндри — Гідравліка).
  • Існують кілька типів: фланцеві контргайки (з інтегрованою шайбою) і з нейлоновою вставкою (Nylock).
  • Фланцева контргайка зменшує необхідність у додатковій шайбі, а нейлонова вставка утримує болт у головному стані навіть при мінімальному натязі.
• Фланцеві гайки (Flange Nuts)
  • Мають розширену опорну поверхню (“фланець”), що рівномірно розподіляє навантаження й мінімізує ризик зриву різьби.
  • Ідеальні для кріплення елементів з тонким металом (кожухи, декоративні панелі) і для таких вузлів, як кронштейни кабіни (див. Кабіна, сидіння і кришка капоту), де важливо уникати продавлювання металу.

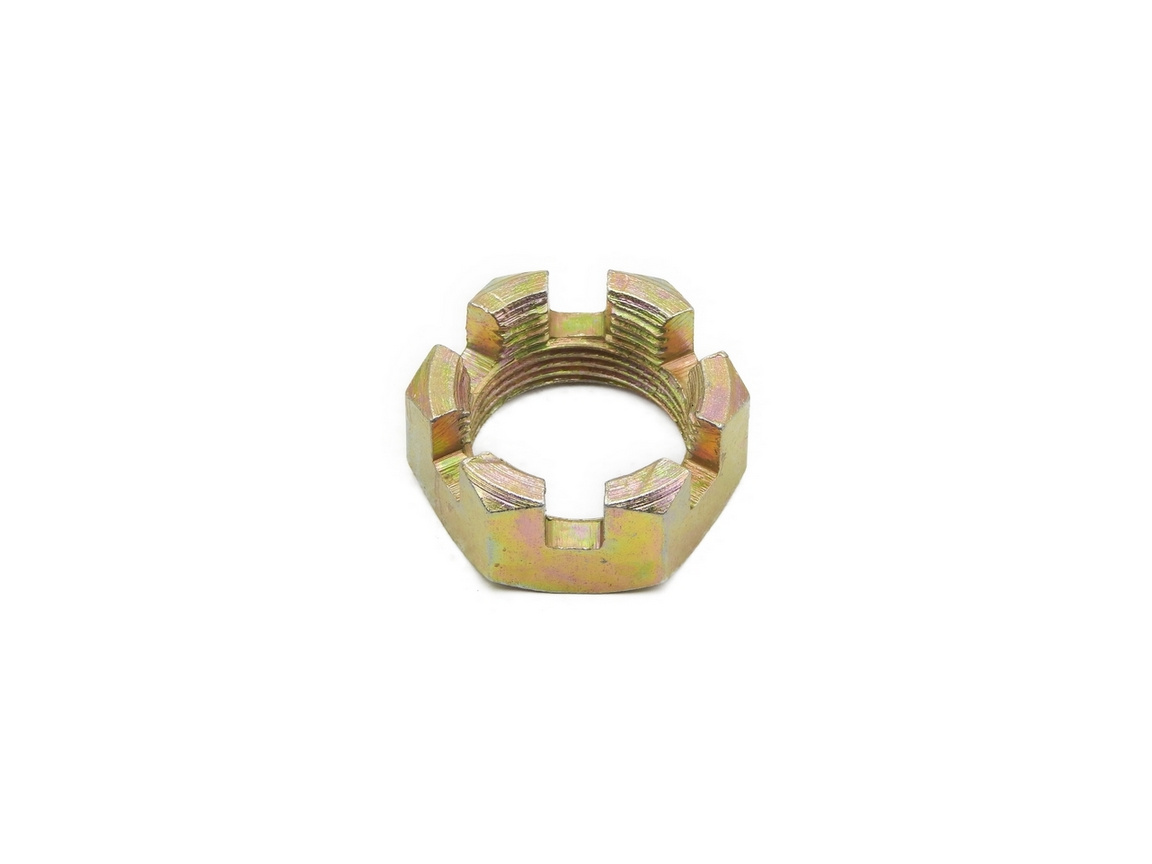

• Шліцьові гайки (Slotted Nuts / Castle Nuts)
  • Використовуються разом із шпильками й шплінтами, особливо у тих деталях, де потрібна додаткова фіксація проти самовідкручування: підвіска, шарніри, елементи каретки.
  • Шплінт проходить через шліць у гайці й шпильку, гарантуючи, що з’єднання не розблокується навіть при інтенсивних вібраціях.
• Квадратні гайки (Square Nuts)
  • Рідше застосовуються у навантажувачах, але можуть зустрічатися у вузлах із обмеженим доступом для ключа, де потрібне лише двохпозиційне затягування (90°).
  • Монтуються у посадкових отворах квадратного профілю, що запобігає обертанню гайки при затягненні.

2. Як обрати гайки для навантажувача

• Клас міцності та матеріал
  • Для відповідальних вузлів (кріплення двигуна, каретки щогли, кронштейни гідроциліндрів) обирайте гайки класу не нижче 10.9. Це відповідає болтам 10.9 і гарантує, що різьбове з’єднання витримає пікові навантаження без вириву.
  • Якщо вузол працює у вологому чи агресивному середовищі (наприклад, у сільському господарстві чи будівництві), рекомендується оцинковане або Geomet-покриття:
    • Оцинковані гайки (Zn) — базовий захист від корозії (до ~200 годин соляного розпилу).
    • Geomet-покриті гайки — стійкіші до корозії (> 600 годин соляного розпилу), підходять для умов із високою концентрацією реагентів (зимове оброблення доріг, міндобрив у сільському господарстві).
• Тип застосування
  • Кріплення ходової частини та рульового механізму: гайки M12×1,75 чи M16×1,5 класу 10.9 із самоконтрящимися елементами (фланець або нейлон). Детальніше про вузли ходової — Ходова і рульова система.
  • Кріплення каретки щогли й роликів: гайки M16×1,5 10.9 із фланцем, щоб зменшити вібрації. Параметри навантаження див. у Каретка щогли та комплектуючі.
  • Кріплення кожухів двигуна та фільтрів: гайки M8×1,25 8.8 із класичним цинковим покриттям, оскільки ці вузли не відчувають значних навантажень (див. Двигун, фільтри, система охолодження і вихлопна).
• Вибір додаткової фіксації
  • Якщо вузол піддається сильним вібраціям (ходова, каретка щогли), обирайте контргайки з нейлоновою вставкою або фланцеві контргайки.
  • У вузлах, що обслуговуються рідко, але мають високу відповідальність (кронштейни кабіни, ROPS/FOPS-дуги), можуть застосовуватися шайби-проставки разом із фланцевими гайками для рівномірного розподілу навантаження.

3. Монтажні рекомендації

• Підготовка різьбових поверхонь
  • Перед установкою гайок очистіть різьбу болта чи шпильки від бруду, іржі й старого мастила. Застосуйте невеликої кількості протизадирного аерозолю або сухого мастила (MoS₂) для більш точного контролю моменту затягування (див. Технічні рідини).
  • Якщо різьба у корпусі має ознаки корозії, перед встановленням гайки очистіть отвір (щітка або плашка) і нанесіть антикорозійний спрей.
• Контроль моменту затягування
  • Використовуйте динамометричний ключ. Для M12×1,75 гайка класу 10.9 затягується з моментом 60–70 Н·м, для M16×1,5 — 140–160 Н·м.
  • Затягування виконується поетапно: спочатку приблизно 50 % номінального значення, потім остаточне затягнення у два або три кроки (по 25–30 % від повного моменту). Це забезпечує рівномірний розподіл навантаження в різьбі й запобігає перекосу деталі.
• Використання контргайок і шайб
  • Якщо у вузлі передбачено контргайку, встановлюйте її після основної гайки й затягуйте до стискання фланця або нейлонової вставки.
  • У вузлах із пластиною тонкого металу (наприклад, кріплення панелей кабіни — Кабіна, сидіння і кришка капоту) варто додатково використовувати пластинчасті пружинні шайби, щоб запобігти розхитуванню.
• Перевірка після монтажу
  • Після першого пробного виїзду навантажувача (10–20 хвилин роботи) перевірте момент затягування. Вібрації можуть трохи “посадити” різьбу, тому гайки можуть трохи послабитись.
  • Знову пройдіться динамометричним ключем — це продовжить ресурс різьби й убезпечить вузол від передчасного розкручування.

4. Догляд і технічне обслуговування

• Регулярні огляди
  • На кожному техогляді (кожні 250–300 мотогодин) перевіряйте всі критичні гайки: каретка щогли, кронштейни гідроциліндрів, кріплення кабіни, підвіску.
  • Особливу увагу звертайте на великі різьби (M16, M20), де при невеликому “гуляні” може пошкодитися не тільки гайка, а й посадковий отвір у корпусі.
• Заміна пошкоджених гайок
  • Якщо на головці гайки помітні округлені грані (зрізані під ключ), гайку слід замінити. Використання болгарки чи газового пальника для спроб ослаблення може перегріти гайку й зруйнувати властивості сталі.
  • При заміні гайки на клас 10.9 переконайтеся, що болт або шпилька теж відповідає такому ж класу, інакше різьба може зриватися.
• Очищення та антикорозійний захист
  • Навантажувачі, що працюють у сільгоспвиробництві, часто піддаються дії добрив та агресивних речовин. Після закінчення сезону слід зняти гайки (де можливо), очистити різьбу щіткою, промити теплою водою й нанести антикорозійний спрей (див. Технічні рідини).
  • Якщо вузол постійно працює у відкритому середовищі (будівництво), радимо встановлювати гайки з Geomet-покриттям, яке забезпечує довготривалу захист до 12–18 місяців без додаткових обробок.

5. Де шукати суміжні компоненти

• Болти — відповідні болти всіх класів міцності та довжини, що відповідають гайкам
• Ходова і рульова система — кронштейни й болтові з’єднання, гайки для підвіски та рульового механізму
• Каретка щогли та комплектуючі — гайки для фіксації роликів, гідроциліндрів і напрямних
• Кабіна, сидіння і кришка капоту — гайки та контргайки для кріплення кабіни й сидіння, а також шарнірів дверей
• Двигун, фільтри, система охолодження і вихлопна — гайки для кріплення кришок, фільтрів, колекторів
• Гідравліка — гайки для фітингів, адаптерів і кронштейнів гідроциліндрів
• Шини, колеса і рульові ролики — гайки для кріплення дисків та шпильок
• Технічні рідини — мастила й аерозолі для змащення різьби та антикорозійного захисту

Висновок

Правильний вибір і догляд за гайками забезпечують надійність усіх механічних вузлів навантажувача й мінімізують ризики аварійних ситуацій. Використовуйте тільки сертифіковані гайки зі сталевою термообробкою або з відповідним антикорозійним покриттям, дотримуйтеся моментів затягування та регулярних оглядів — і техніка служитиме довго, без поломок.
