Гвинти — це універсальні кріпильні елементи, які використовуються для з’єднання практично всіх компонентів навантажувача: від деталей двигуна й гідроприводів до кріплення обшивки кабіни та навісного обладнання. Вони забезпечують міцність, точність і герметичність різьбових з’єднань. У цьому розділі розглянемо основні типи гвинтів, критерії їхнього підбору, правила монтажу й догляд, а також наведемо посилання на суміжні розділи каталогу.

Види гвинтів і області застосування

• Гвинти з шестигранною головкою (Hex Cap Screws)
  • Найпоширеніший тип для монтажу в двигуні, гідравліці та ходовій частині. Шестигранна головка дозволяє досягти високого моменту затягування.
  • Застосовують у кріпленні кришок двигуна, масляних піддонів, корпусів насосів (див. «Двигун, фільтри, система охолодження і вихлопна» — /details/dvygun-filtry-systema-oholodzhennya-i-vyhlopna), а також гідроциліндрів і фітингів у розділі «Гідравліка» — /details/gidravlika.
  • Обирають з урахуванням класу міцності (8.8, 10.9) і довжини (від M6×20 до M20×100+), залежно від товщини скріплюваних деталей.
• Гвинти з фланцем (Flange Screws)
  • Мають розширену опорну площину під головкою, що дозволяє рівномірно розподіляти навантаження й уникати використання окремої шайби.
  • Ідеальні для фіксації пластикових і металевих кожухів кабіни (див. «Кабіна, сидіння і кришка капоту» — /details/kabina-sidinnia-i-krishka-kapotu) або захисних кожухів гідромагістралей. Фланець також запобігає продавлюванню тонких деталей.

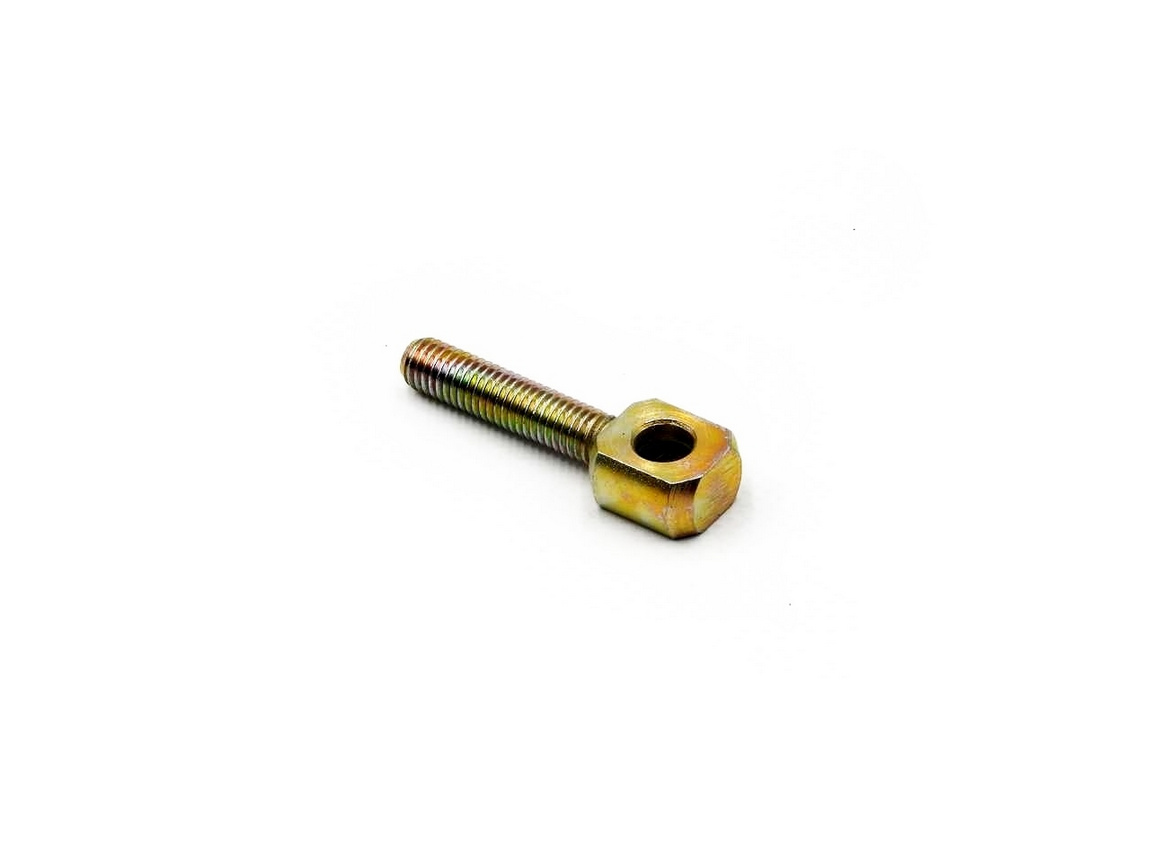

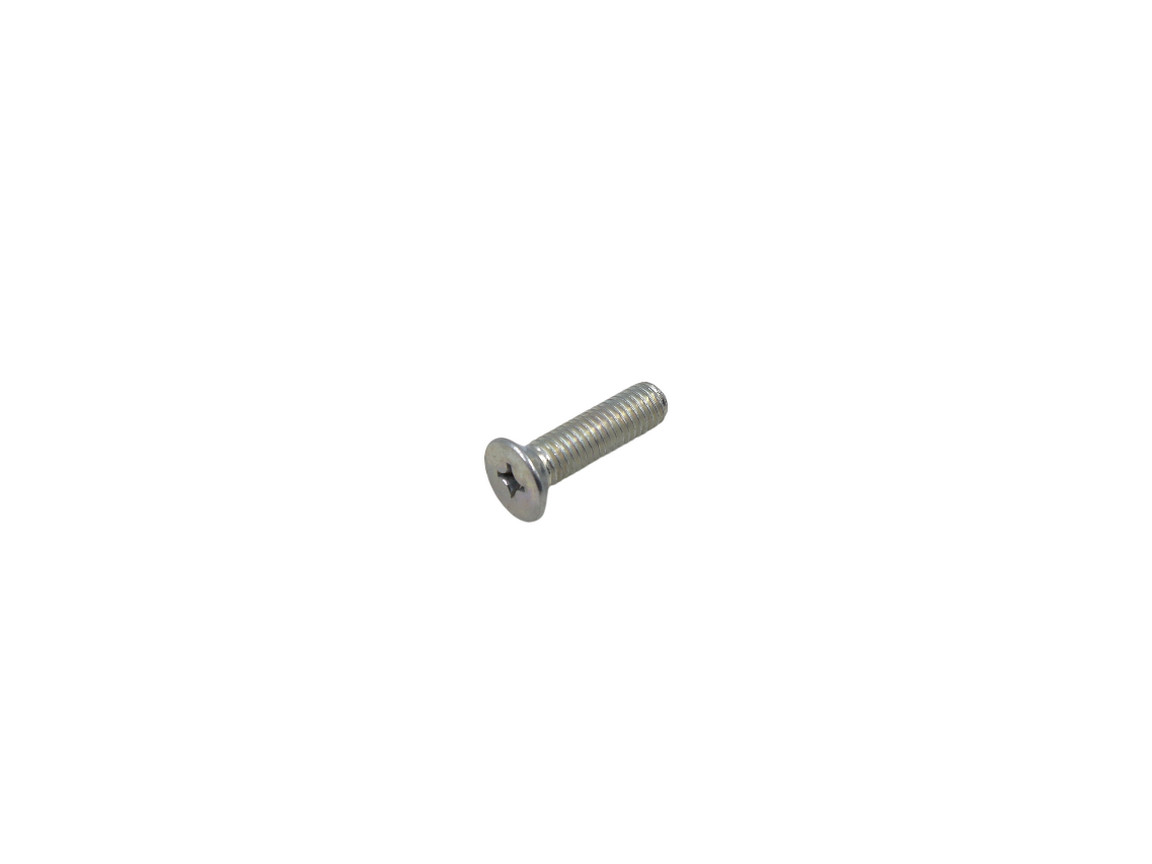

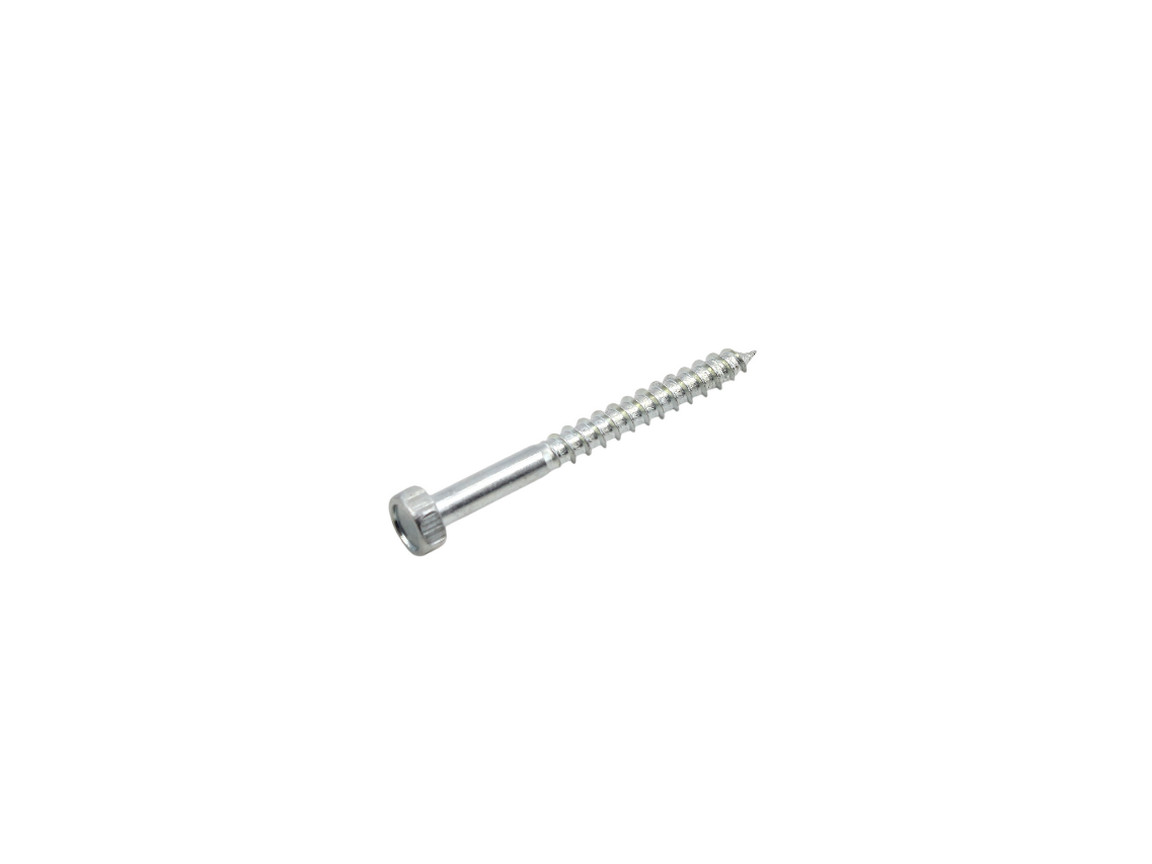

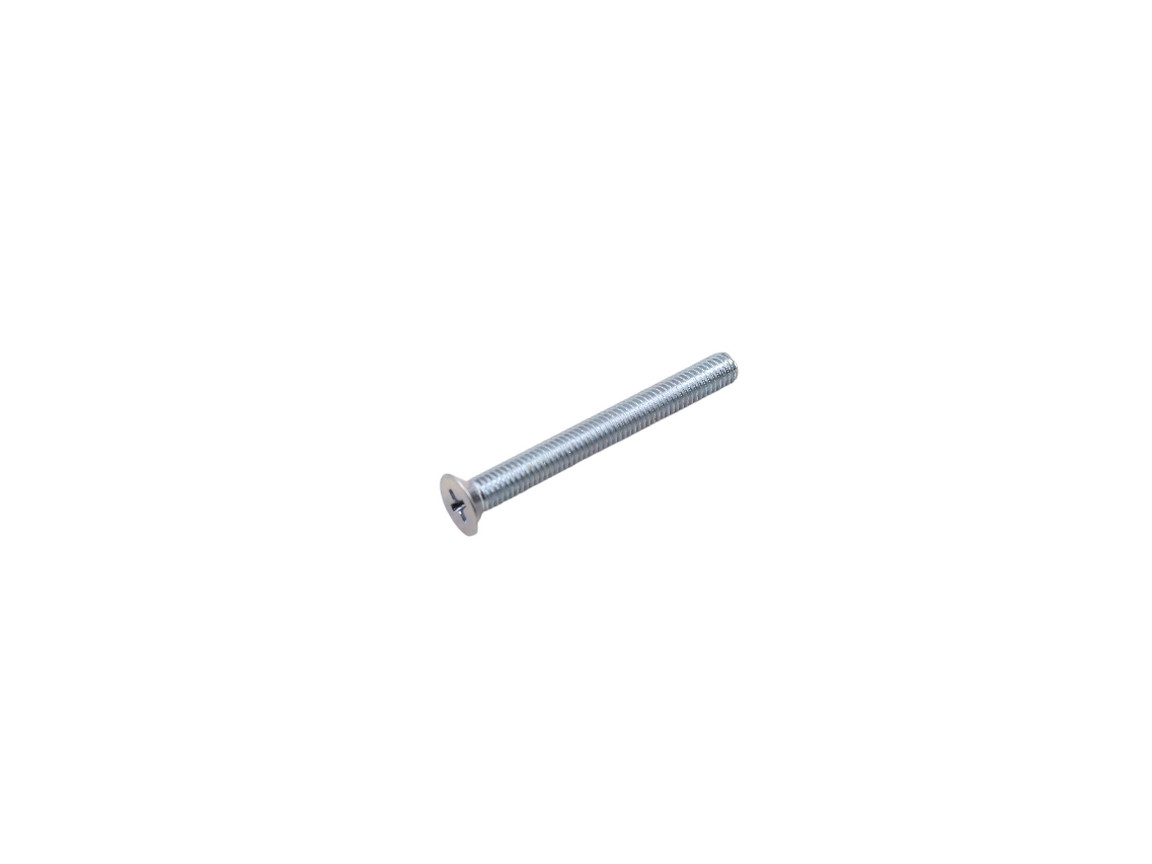

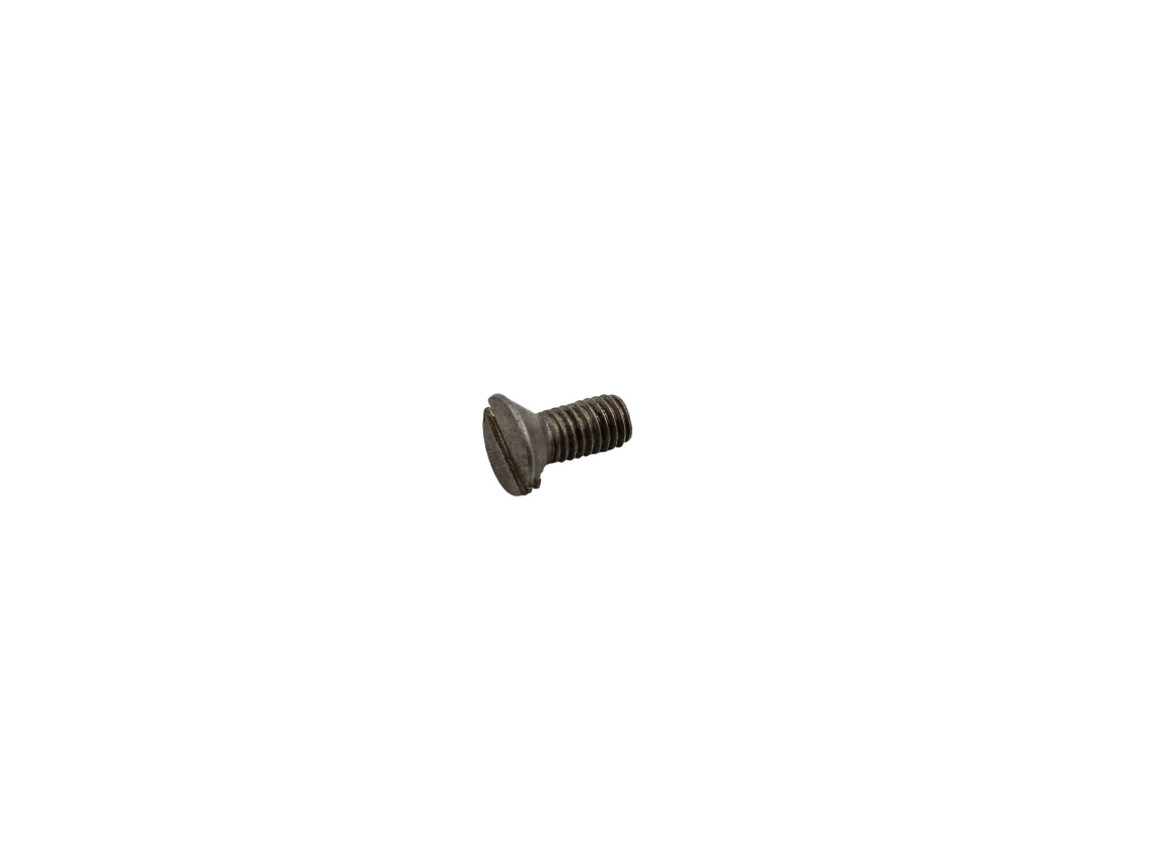

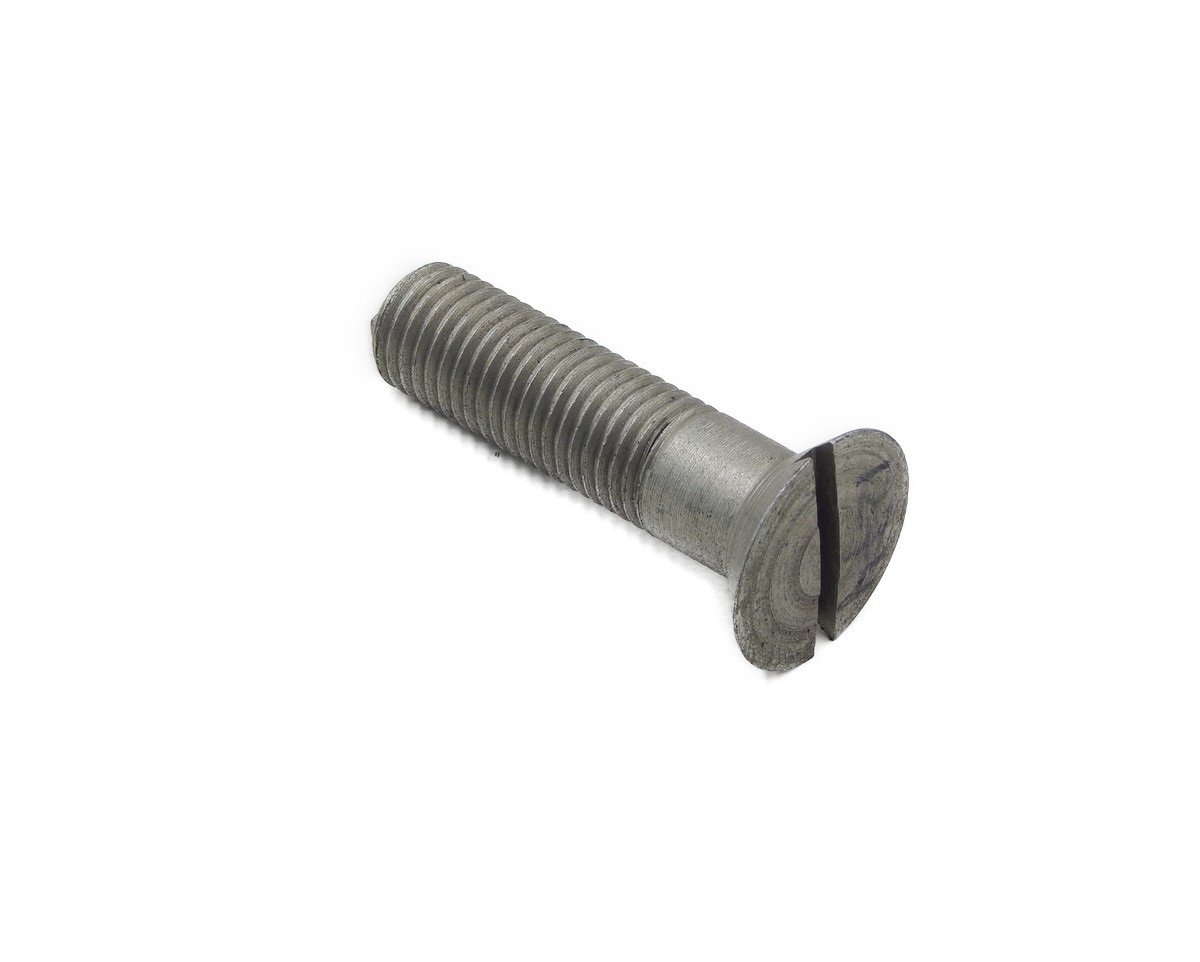

• Гвинти з потайною головкою (Countersunk Screws)
  • Дозволяють гвинту «сідати» врівень з поверхнею, роблячи з’єднання більш акуратним і мінімізуючи виступаючі елементи.
  • Застосовують для монтажу декоративних панелей, елементів обшивки, панелей приладів і інших місць, де важлива «рівна» поверхня (наприклад, у розділі «Сидіння та ремені безпеки» — /details/sidinnia-ta-remeni).
• Болти-шурупи для металу (Self-Tapping Screws)
  • Призначені для монтажу у тонкий метал або пластик без попереднього нарізування різьби.
  • Використовують у вузлах, де потрібно швидко закріпити клеми проводки (див. «Електрообладнання, кабелі та комплектуючі» — /details/elektrozabezpechennya) або дрібні пластикові панелі інтер’єру кабіни.
• Шпильки із різьбою та гайками (Studs with Nuts)
  • Мають різьбову частину з обох кінців: один кінець вкручується в корпус (наприклад, у монолітний вузол двигуна або рами), а на другий накручують гайку, фіксуючи деталь.
  • Використовуються у вузлах з високим навантаженням, наприклад, для монтажу головки блоку циліндрів, насадок на каретку щогли (див. «Каретка щогли та комплектуючі» — /details/karetkashtoglyta-komplektuyuchi) і кронштейнів гідроциліндрів.

Як обрати гвинти

• Клас міцності й матеріал
  • Для відповідальних вузлів (двигун, ходова, каретка щогли, навісне обладнання) рекомендується сталь класу 10.9 або 12.9 з термообробкою.
  • При роботі в агресивному середовищі (змиті реагентами, більша ймовірність корозії) краще обирати гвинти з оцинкованим або Geomet-покриттям. Це стосується і кріплення кузовних елементів, і вузлів навісного обладнання.
• Розміри й довжина
  • Довжина гвинта повинна забезпечувати вихід різьби щонайменше на 2–3 витки після гайки або потайного закріплення. Якщо довжина недостатня, різьбове з’єднання втрачає міцність; надмірна довжина може перешкоджати руху або контактувати з внутрішніми вузлами.
  • Діаметр вибирають відповідно до штатного рецепта вузла: M6–M8 для кріплення електричних коробів і декоративних панелей; M10–M12 для кронштейнів гідроциліндрів; M16–M20 для кріплення основних вузлів двигуна й ходової частини.
• Тип різьби
  • Стандартна метрична різьба (M6×1.0, M8×1.25, M12×1.75 тощо) — найпоширеніша в промислових агрегатах.
  • Дрібний крок (наприклад, M10×1.0 замість M10×1.25) застосовується, коли потрібно підвищити точність регулювання або уникнути висмикування через вібрації (наприклад, у вузлах рульової рейки — «Ходова і рульова система» — /details/hodova-i-rulova-sistema).

Правила монтажу

• Підготовка різьбової поверхні
  • Перед встановленням очистіть різьбу від бруду, іржі, старого мастила. Використайте щітку або слабкий ацетонний розчин (за потреби), аби забезпечити чистий контакт.
  • Якщо різьба вкорочена або є сліди корозії, спочатку прогоніть плашку відповідного розміру або використайте розпушувач-протизадирний спрей (див. «Технічні рідини» — /details/tehnichni-ridyny).
• Змащення різьби
  • Для гвинтів класу 10.9 і вище рекомендується тонкий шар MoS₂- або графітового мастила, яке дозволяє точно контролювати момент затягування.
  • Ніколи не використовуйте мастила з високою в’язкістю (солідоли, густі мастила), які можуть призвести до помилкового значення затягування і більших навантажень на різьбу.
• Контроль моменту затягування
  • Гвинти M6×1.0 затягують із моментом приблизно 10–12 Н·м; M8×1.25 — 25–30 Н·м; M10×1.5 — 45–50 Н·м; M12×1.75 — 70–80 Н·м; M16×1.5 — 140–160 Н·м; M20×1.5 — 240–260 Н·м.
  • Затягування виконують поетапно: спочатку приблизно 50 % розрахункового моменту, потім остаточно — у дві-три ітерації (по 25–30 % від повного значення).
• Використання шайб і контргайок
  • У вузлах, що піддаються інтенсивним вібраціям (двигун, ходова, каретка щогли), додайте пружинні шайби (locking washers) або контргайки з нейлоновою вставкою (Nylock), щоб запобігти саморозгвинченню.
  • Якщо гвинт кріпить тонкий металевий або пластиковий елемент (панелі кабіни, декоративні накладки), встановіть плоску шайбу, щоб уникнути продавлювання.

Обслуговування і догляд

• Регулярна перевірка
  • Щомісячний огляд відповідальних гвинтів (двигун, каретка щогли, гідроциліндри) на предмет люфтів, деформацій головки або слідів корозії.
  • Якщо помічено навіть незначне відхилення в затягуванні, слід негайно відрегулювати або замінити гвинт.
• Заміна пошкоджених гвинтів
  • Якщо голівка обертається без провороту стержня (зірвано різьбу), гвинт потрібно відразу замінити. У критичних вузлах не можна використовувати тимчасові ремонти або «ремкомплекти» — потрібна нова деталь точно за розміром і класом міцності.
  • При демонтажі використовуйте розпушувач (WD-40 або аналог з «Технічні рідини» — /details/tehnichni-ridyny) і дайте час на проникнення, щоб зменшити ризик зриву головки.
• Антикорозійний захист
  • Для вузлів, що контактують з вологим ґрунтом або реагентами (ходова частина, кріплення зовнішніх панелей), радимо періодично обробляти головки гвинтів антикорозійним спреєм (раз на 6–12 місяців або за сезоном).
  • Якщо гвинт довго працював у вологих умовах, рекомендується зняти, очистити від іржі, нанести новий шар захисного покриття і встановити назад із правильним моментом затягування.

Де знайти суміжні компоненти

• Болти — для заміни несумісних гвинтів, усі класи та розміри
• Гайки — відповідні гайки до гвинтів
• Шайби та контргайки — елементи фіксації від вібрацій
• Ходова і рульова система — гвинти для кріплення підвісок і важелів
• Каретка щогли та комплектуючі — гвинти для роликів і напрямних
• Гідравліка — гвинти для кріплення гідроциліндрів і фітингів
• Кабіна, сидіння і кришка капоту — гвинти для монтажу панелей, сидінь і кріплень
• Двигун, фільтри, система охолодження і вихлопна — гвинти для кришок, кришок колекторів, фільтрів
• Електрообладнання, кабелі та комплектуючі — дрібні гвинти для кріплення клем, коробок

Висновок

Гвинти відіграють критичну роль у безпечній та довговічній роботі навантажувача. Правильний вибір класу міцності, розміру та покриття, а також дотримання нормативів монтажу й регулярний огляд гарантують, що жоден вузол не підведе в найвідповідальніший момент.
