Підлога складу під навантажувач: вимоги до покриття та типові руйнування

Клієнти часто дзвонять із запитом, який звучить приблизно так: «Купили навантажувач рік тому, а колеса вже з'їдені, щогла на проходах гойдається, і біля воріт у підлозі з'явилися ями. Може, техніка неякісна?». Коли починаємо розбиратися, у більшості випадків з машиною все гаразд. Проблема під колесами: підлога складу просто не розрахована на ту техніку і ту інтенсивність, з якою на ній працюють.

Підлога - найдешевша частина складу в момент будівництва і одна з найдорожчих у момент ремонту. У цій статті розберемо, які навантаження створює навантажувач на покриття, яким вимогам має відповідати промислова підлога, які типи покриттів бувають, як виглядають типові руйнування і що з ними робити. А ще - як правильно підібрати колеса і техніку під підлогу, яка у вас уже є.

Яке навантаження навантажувач створює на підлогу

Коротка відповідь: підлогу руйнує не загальна вага навантажувача, а зосереджений тиск під кожним колесом, помножений на кількість проїздів, повороти на місці і удари на швах. Дрібні жорсткі колеса складської техніки тиснуть на бетон у рази сильніше, ніж великі пневматичні шини.

Порахуймо на прикладі. Звичайний противаговий навантажувач вантажопідйомністю 3 тонни важить близько 4-4,5 тонни. Коли він везе повну палету на 3 тонни, загальна маса перевищує 7 тонн, і приблизно 85-90% її припадає на передню вісь. Виходить понад 6 тонн на два передні колеса, тобто близько 3 тонн на одне колесо. Детальніше про те, як вантаж розподіляється між осями і чому паспортна вантажопідйомність не дорівнює реальній, ми писали у статті «Як читати табличку вантажопідйомності».

Тепер про пляму контакту. Пневматична шина «розтікається» по підлозі, і тиск на бетон залишається помірним. Суперельастик (цільнолита гума) дає меншу пляму і більший тиск. А поліуретанові колеса штабелерів, річтраків і візків мають дуже маленьку площу контакту, тому навіть при меншій масі машини тиск на поверхню під ними може бути в кілька разів вищим, ніж під навантажувачем на пневматиці.

Точкове навантаження (point load) - навантаження, яке передається на підлогу через невелику площу: колесо техніки, опору стелажа, ніжку палети. Саме його, а не загальну вагу на квадратний метр, враховують, коли проєктують підлогу під складську техніку.

Динамічне навантаження (dynamic load) - додаткове зусилля, яке виникає під час руху: гальмування, розгону, наїзду на шов чи поріг, розвороту на місці. На нерівній підлозі воно може помітно перевищувати статичне навантаження від колеса.

Окремо варто пам'ятати про стелажі. Опора стелажа з кількома ярусами палет теж створює серйозне точкове навантаження, і підлогу розраховують одночасно і під техніку, і під стелажне обладнання. Якщо плануєте висотне зберігання, це треба закладати в проєкт ще до заливки.

Основні вимоги до підлоги складу під навантажувач

Якщо коротко: підлога має витримувати точкові навантаження без тріщин, бути рівною в межах допусків, не пилити, не стиратися під колесами, мати правильно оброблені шви і залишатися нековзкою навіть при вологості чи розливах масла.

• Міцність основи і плити. Для складу під навантажувачі зазвичай використовують армовану бетонну плиту товщиною від 150 до 250 мм із бетону класу не нижче C25/30. Під важку техніку і висотні стелажі товщину і армування розраховують окремо, з урахуванням ґрунту.
• Рівність. Нерівності на кілька міліметрів непомітні для ока, але на висоті 6-8 метрів перетворюються на сантиметри відхилення щогли. Для звичайних складів рівність перевіряють двометровою рейкою за DIN 18202, для вузькопрохідних - за суворішими стандартами (TR34, EN 15620).
• Зносостійкість верхнього шару. Поверхня має витримувати тисячі проїздів без стирання і утворення колії. Для цього бетон зміцнюють топінгом або захищають полімерним покриттям.
• Відсутність пилу. Незахищений бетон під колесами постійно стирається, пил осідає на товарі, потрапляє у вентиляцію та електроніку техніки.
• Правильні деформаційні шви. Шви нарізають вчасно, на правильну глибину, а в зонах руху техніки заповнюють жорстким або напівжорстким герметиком, а не м'якою мастикою.
• Хімічна стійкість. У зоні зарядки кислотних АКБ, у цехах і на харчових складах покриття має витримувати кислоти, луги, масла і миючі засоби.
• Безпечне зчеплення. Надто гладке покриття ковзке при вологості, конденсаті і розливах. Біля воріт і на пандусах потрібна шорсткість.

Топінг (упрочнювач, dry shake hardener) - суха суміш цементу і твердого наповнювача (кварцу, корунду або металевої фракції), яку втирають у свіжий бетон. У результаті верхні кілька міліметрів плити стають значно твердішими і менше стираються під колесами.

Рівність підлоги (flatness) - відхилення поверхні від ідеальної площини на заданій довжині. Горизонтальність (levelness) - відхилення від заданої відмітки на великій площі. Для навантажувача важливі обидва параметри, а для вузькопрохідної техніки ще й різниця висот між лівим і правим колесом.

Чому рівність підлоги критична для висотних робіт

Коротка відповідь: будь-який перекіс під колесами збільшується пропорційно висоті. Невеликий нахил машини на підлозі дає відхилення вил на верхньому ярусі в кілька сантиметрів, а щогла на висоті починає розгойдуватися.

Тут діє проста геометрія. Якщо ліве колесо навантажувача стоїть на 5 мм вище за праве, а колія машини близько метра, то на висоті 6 метрів верх щогли зміститься приблизно на 3 сантиметри. На ходу, коли колесо переїжджає шов або вибоїну, ця амплітуда стає ще більшою. Оператор підсвідомо знижує швидкість, частіше коригує положення вил, а при штабелюванні на верхніх ярусах ризик зачепити балку стелажа чи сусідню палету помітно зростає.

Саме тому при виборі висоти підйому і типу щогли ми завжди питаємо не лише про висоту стелажів, а й про стан підлоги. Про те, як висота підйому впливає на стабільність і що дає фрі-ліфт, детально розповіли у статті «Висота підйому та тип щогли: що обрати під ваш склад». Для складу з підйомом до 3-4 метрів звичайний якісний бетон зазвичай достатній. Для роботи на висоті 8-10 метрів і вище, особливо річтраками у вузьких проходах, вимоги до рівності стають принципово жорсткішими.

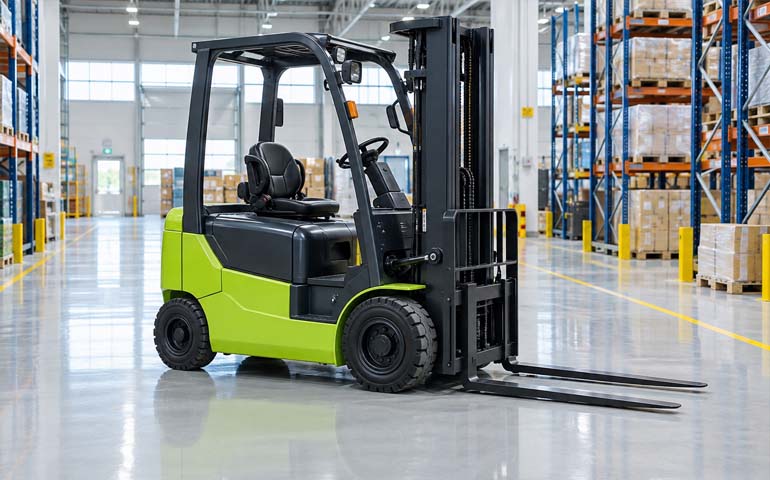

Типи покриттів підлоги складу

Якщо коротко: для більшості складів під навантажувачі оптимальний бетон із топінгом і просоченням. Полімерні покриття обирають там, де потрібна чистота, хімстійкість або захист старої підлоги, а поліуретан-цемент - для важких і холодних умов.

• Бетон без обробки. Найдешевший варіант, але поверхня пилить, вбирає масло і швидко стирається під колесами. Допустимий хіба що для тимчасових складів і навісів з мінімальним рухом техніки.
• Бетон із топінгом. Класичний стандарт для складів. Зміцнений верхній шар добре тримає рух навантажувачів на пневматиці і суперельастику, служить роками і відносно недорого обходиться при будівництві.
• Бетон із полімерним просоченням. Просочення заходить у пори бетону, знепилює поверхню і підвищує її міцність. Використовується і на нових підлогах, і як недорогий спосіб «оживити» стару.
• Епоксидне наливне покриття. Тверде, хімічно стійке, легко миється. Тонкошарові фарби товщиною до 0,5 мм під інтенсивний рух навантажувачів не підходять, а наливні шари від 2-3 мм працюють значно довше.
• Поліуретанове наливне покриття. Еластичніше за епоксидку, краще переносить удари і вібрацію, тому добре працює в зонах з інтенсивним рухом техніки.
• Поліуретан-цемент. Товстошарове покриття, яке витримує перепади температур, агресивну хімію і гаряче миття. Стандарт для харчових виробництв і холодильних камер.

Наливна підлога (self-leveling floor) - полімерне покриття, яке розливають по підготовленій основі, і воно саме розтікається рівним шаром. Важливо: наливна підлога не робить основу міцнішою. Якщо під нею слабкий або тріснутий бетон, покриття повторить усі його дефекти.

Окремий випадок - холодильні склади. Там підлога працює в умовах постійного мінуса, конденсату біля воріт і перепадів температур. Під плитою морозильних камер зазвичай роблять утеплення і підігрів, щоб уникнути промерзання і здуття ґрунту. Вимоги до самої техніки для таких складів ми розбирали в статті «Навантажувач для холодильного складу».

Типові руйнування підлоги від навантажувачів

Коротка відповідь: найчастіше руйнуються краї деформаційних швів, далі йдуть пилення і стирання верхнього шару, тріщини, відшарування полімерного покриття і вибоїни в зонах розворотів та біля воріт.

Сколи країв швів (joint spalling). Це проблема номер один на більшості складів. Колесо щоразу б'є в край шва, особливо якщо шов не заповнений або заповнений м'якою мастикою, яка не підтримує краї. Спочатку з'являються дрібні відколи, потім шов розширюється до 3-5 см, і кожен проїзд перетворюється на удар по колесах, підшипниках і щоглі. Жорсткі поліуретанові колеса штабелерів і річтраків руйнують шви особливо швидко.

Пилення і стирання (dusting, abrasion). Поверхня бетону поступово перетворюється на пил. Причини: слабкий верхній шар, відсутність топінгу чи просочення, помилки при догляді за свіжим бетоном. Пил осідає на товарі і стелажах, а на коліях руху утворюються помітні доріжки.

Тріщини (cracks). Усадкові тріщини з'являються, коли шви нарізали запізно або не на ту глибину. Силові тріщини виникають через перевантаження, слабку основу чи недостатню товщину плити. Небезпечні ті, що «грають» під колесом: їх краї кришаться так само, як краї швів.

Коробління плит (curling). Краї бетонних карт підіймаються через нерівномірну усадку. Між плитою і основою утворюється порожнина, і плита починає «хитатися» під навантажувачем. Згодом з'являються тріщини вздовж швів і на кутах плит.

Вибоїни і локальні руйнування. Зазвичай біля воріт, на рампах, у зоні розвороту на місці і там, де техніка часто гальмує з вантажем. Тут поєднуються удари, абразивний пісок, вода, взимку ще й реагенти з вулиці.

Відшарування полімерного покриття. Епоксидка чи поліуретан починають відходити шматками, частіше вздовж швів і в зонах поворотів. Типові причини: волога основа, погана підготовка поверхні, занадто тонкий шар під важкий рух.

Хімічні пошкодження. У зоні зарядки кислотних акумуляторів бетон руйнує електроліт, а на ділянках обслуговування техніки - масло і пальне. Незахищений бетон у таких місцях за кілька років може суттєво втратити міцність верхнього шару.

Як стан підлоги впливає на навантажувач

Якщо коротко: погана підлога не лише сама руйнується, а й прискорено зношує техніку. Страждають колеса, підшипники, рульова система, щогла, кріплення акумулятора і електроніка, а також ростуть ризики для вантажу і оператора.

Кожен удар колеса об розбитий шов передається на раму машини. Коли таких ударів сотні за зміну, наслідки накопичуються: колеса швидше покриваються сколами, послаблюються кріплення, з'являються люфти в рульовому механізмі, розхитуються ролики щогли. В електронавантажувачах вібрація додатково навантажує контролер, роз'єми і акумуляторну батарею. Оператори на нерівній підлозі швидше втомлюються і частіше скаржаться на спину.

Друга сторона - безпека. На ямі або перепаді висоти вантаж на піднятих вилах може зрушити, палета - перекоситися, а в найгіршому разі високо піднятий вантаж впаде. Особливо уважними треба бути на ділянках, де техніка рухається з піднятими вилами, наприклад, у зоні відбору з верхніх ярусів.

Як підібрати колеса і техніку під вашу підлогу

Коротка відповідь: не підлогу треба підганяти під техніку, а техніку і колеса під реальну підлогу. Для якісного рівного бетону підходять будь-які варіанти, для розбитої підлоги або комбінованої роботи склад-вулиця - тільки моделі з більшими колесами і більшим кліренсом.

• Пневматичні шини. Найкраще гасять удари і найм'якше діють на підлогу. Підходять для складу, де є вихід на вулицю, щебінь чи асфальт, але частіше проколюються.
• Суперельастик (цільнолиті шини). Не бояться проколів, служать довше, але передають на підлогу більший тиск і сильніше «відчувають» нерівності. Популярний вибір для навантажувачів, які працюють і всередині, і на рампі.
• Немаркувальні шини (non-marking). Світла гума, яка не залишає чорних слідів. Потрібна на полімерних підлогах, харчових і фармацевтичних складах.
• Поліуретанові колеса. Стоять на штабелерах, річтраках і візках. Малий опір коченню і тиха робота, але вони чутливі до швів і сміття, тому вимагають рівної і чистої підлоги.
• Розмір коліс і кліренс. Що більше колесо, то легше воно переїжджає шов і поріг. Тут мова вже про вибір між класами техніки, а не лише між типами шин.

Тут часто виникає плутанина між штабелером і навантажувачем. Штабелер вигідний за ціною і маневреністю, але його маленькі жорсткі колеса погано переносять розбиті шви і перепади. Якщо підлога проблемна, а ремонт найближчим часом не планується, противаговий навантажувач на суперельастику часто виявляється практичнішим. Детальніше про межі застосування штабелерів ми писали у статті «Штабелер чи навантажувач: коли достатньо штабелера».

Коли підлога готова до роботи з навантажувачем, а коли ні

Якщо коротко: оцініть підлогу до покупки або оренди техніки, а не після перших поломок. Ось симетричний перелік ознак.

Підлога готова до роботи, якщо:

• Поверхня не пилить, на підошві після проходу складом не залишається білого нальоту.
• Шви заповнені, їх краї цілі, колесо переїжджає шов без удару.
• Двометрова рейка в основних проходах не показує просвітів більше за допустимі для вашого класу підлоги.
• Біля воріт і на рампі немає вибоїн, перепадів і відкритого арматурного каркасу.
• Зона зарядки АКБ і обслуговування техніки захищена хімстійким покриттям.

Підлогу треба ремонтувати або враховувати при виборі техніки, якщо:

• На стелажах і товарі постійно осідає пил, а по коліях руху видно стерті доріжки.
• Шви розкриті, з відколами, герметик вибитий або його немає зовсім.
• Під колесами відчувається «гра» плит, а при наїзді на шов чути глухий удар.
• Полімерне покриття відшаровується, на ньому є пухирі або плями, що відходять.
• Перед воротами і в зоні розвороту є ями глибиною від 1-2 см.

Економіка: ремонт підлоги проти ремонту техніки

Коротка відповідь: вчасний ремонт швів і верхнього шару майже завжди дешевший, ніж наслідки від розбитої підлоги - прискорений знос коліс, поломки ходової частини, простої і пошкоджений вантаж.

Ремонт швів. Розчищення, підрізка країв і заповнення шва напівжорстким полімерним герметиком коштує в рази менше, ніж ремонт зруйнованої ділянки плити. Якщо шов уже розкрився на кілька сантиметрів, краї відновлюють ремонтними полімербетонними складами і тільки потім герметизують.

Знос коліс і ходової. На розбитій підлозі колеса навантажувача можуть зношуватися помітно швидше, ніж на рівній, а в поліуретанових коліс штабелерів з'являються сколи і розшарування. До цього додаються підшипники, поворотні кулаки і ролики щогли. Замінити шини можна, але якщо підлога не змінилася, наступний комплект піде тим самим шляхом. Шини для різних моделей навантажувачів можна підібрати в розділі шини.

Простої. Коли навантажувач стоїть на ремонті, склад або працює повільніше, або оплачує підміну. На піковому сезоні день простою може коштувати більше, ніж відновлення кількох десятків метрів швів.

Продуктивність. На рівній підлозі оператор впевнено рухається на робочій швидкості і рідше коригує положення вил. На розбитій він знижує швидкість на кожному шві, і за зміну це складається в помітну кількість втрачених циклів.

Безпека і вантаж. Одна впала з висоти палета з технікою чи побутовою хімією легко «з'їдає» бюджет, якого вистачило б на ремонт проблемної ділянки підлоги.

Чек-лист: як оцінити підлогу складу перед вибором навантажувача

Якщо коротко: пройдіться складом з рейкою, ліхтариком і рулеткою ще до того, як обирати модель. Ось порядок дій, який ми радимо клієнтам.

1. З'ясуйте, яка підлога у вас по документах: товщина плити, клас бетону, наявність топінгу чи полімерного покриття, розрахункові навантаження.
2. Пройдіть основними маршрутами руху техніки і огляньте шви: чи заповнені вони, чи є відколи, наскільки розкриті.
3. Прикладіть двометрову рейку в проходах між стелажами і в зоні розвороту та заміряйте найбільші просвіти.
4. Перевірте пилення: проведіть рукою чи підошвою по поверхні на коліях руху.
5. Огляньте зону біля воріт і рампу: перепади висот, вибоїни, стан порогів і доквелерів.
6. Зафіксуйте, де заряджаються АКБ, де обслуговується техніка і чи є там хімстійкий захист.
7. Визначте, чи буде техніка виїжджати на вулицю, і на яке покриття: асфальт, бруківку, ґрунт.
8. Порахуйте максимальне навантаження на колесо: масу навантажувача плюс вантаж, з урахуванням того, що основна частина припадає на передню вісь.
9. Узгодьте висоту підйому з рівністю підлоги: що вище стелажі, то жорсткіші вимоги.
10. Під отримані дані обирайте тип техніки, тип шин і, за потреби, плануйте ремонт до запуску нових машин.

Типові помилки при експлуатації підлоги під навантажувач

1. Економія на підлозі при будівництві. Тонка плита без топінгу здається виграшем у бюджеті, але вже за 2-3 роки інтенсивного руху починаються пилення, тріщини і руйнування швів. Переробляти підлогу на діючому складі в рази дорожче і складніше.

2. Незаповнені або «м'які» шви. Відкритий шов або шов із м'якою мастикою не підтримує краї бетону, і колесо поступово їх відбиває. У зонах руху техніки потрібні жорсткі чи напівжорсткі заповнювачі.

3. Тонка епоксидна фарба під важкий рух. Фарба гарно виглядає в перший місяць, але під навантажувачами швидко стирається на коліях і відшаровується біля швів. Під інтенсивний рух потрібне наливне покриття потрібної товщини.

4. Вибір техніки без огляду підлоги. Купують штабелер з поліуретановими колесами на склад із розбитими швами або навантажувач з великою висотою підйому на нерівну підлогу. У результаті техніка швидко зношується, а оператори працюють повільно і з ризиком.

5. Відкладений ремонт дрібних дефектів. Невеликий скол на шві за кілька місяців перетворюється на яму, яка б'є по колесах кожної машини. Дрібний ремонт, зроблений вчасно, коштує в рази менше за капітальний.

Часті питання про підлогу складу під навантажувач

Яка товщина бетонної підлоги потрібна під навантажувач?

Для більшості складів під навантажувачі вантажопідйомністю 1,5-3 тонни використовують армовану плиту товщиною від 150 до 250 мм із бетону класу не нижче C25/30. Точну товщину визначає розрахунок з урахуванням ґрунту, навантаження на колесо і опори стелажів.

Чи можна їздити навантажувачем по епоксидній підлозі?

Так, якщо це наливне покриття достатньої товщини на міцній основі. Тонкошарова епоксидна фарба під інтенсивний рух навантажувачів не підходить. На світлих полімерних підлогах краще використовувати немаркувальні шини.

Чому руйнуються шви на підлозі складу?

Найчастіше через те, що шви не заповнені або заповнені м'яким герметиком, і колеса відбивають їх краї. Також впливають жорсткі колеса складської техніки, коробління плит і запізніле нарізання швів при будівництві.

Які шини краще для навантажувача на бетонній підлозі?

Для закритого складу з рівною підлогою добре працюють суперельастики, а на полімерних покриттях - немаркувальні шини. Якщо техніка часто виїжджає на вулицю або підлога нерівна, варто розглянути пневматичні шини.

Як зробити, щоб бетонна підлога на складі не пилила?

Нову підлогу зміцнюють топінгом під час заливки, а стару - обробляють полімерним просоченням або покривають наливною підлогою. Просочення - найдешевший спосіб знепилення без зупинки складу на тривалий час.
