Запобіжники (Fuses)

Запобіжники (Fuses) — це найпростіший, але надзвичайно важливий елемент захисту електричних ланцюгів навантажувача. Вони оберігають проводку та прилади від коротких замикань і перевантажень, відключаючи живлення тоді, коли струм перевищує безпечний рівень. І хоча запобіжник виглядає невеличким компонентом, його правильний вибір і монтаж відіграють ключову роль у запобіганні несправностей електросистеми й, як наслідок, дорогому ремонту або простою техніки.

У каталозі нашого інтернет-магазину представлені різні типи запобіжників і тримачів (Fuse Holders), адаптовані для умов інтенсивної експлуатації в складському, будівельному й промисловому середовищі.

Типи запобіжників і їхні особливості

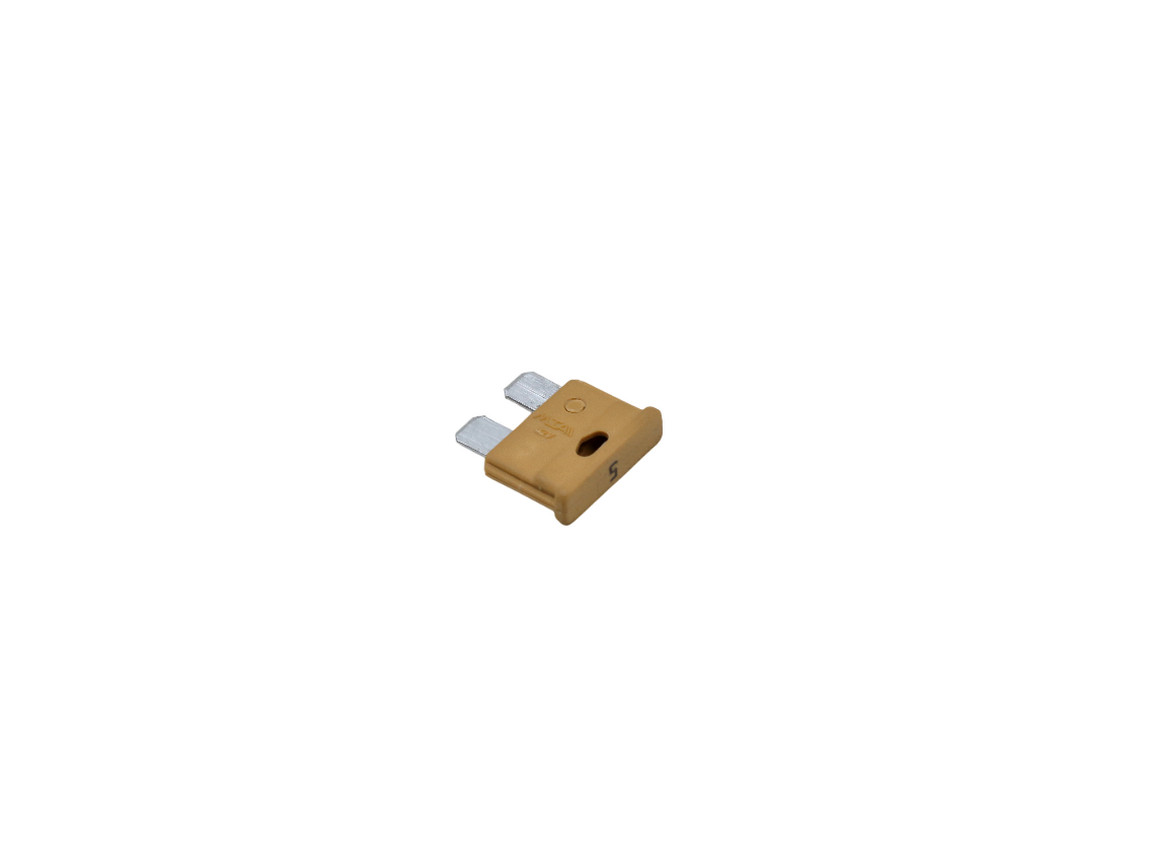

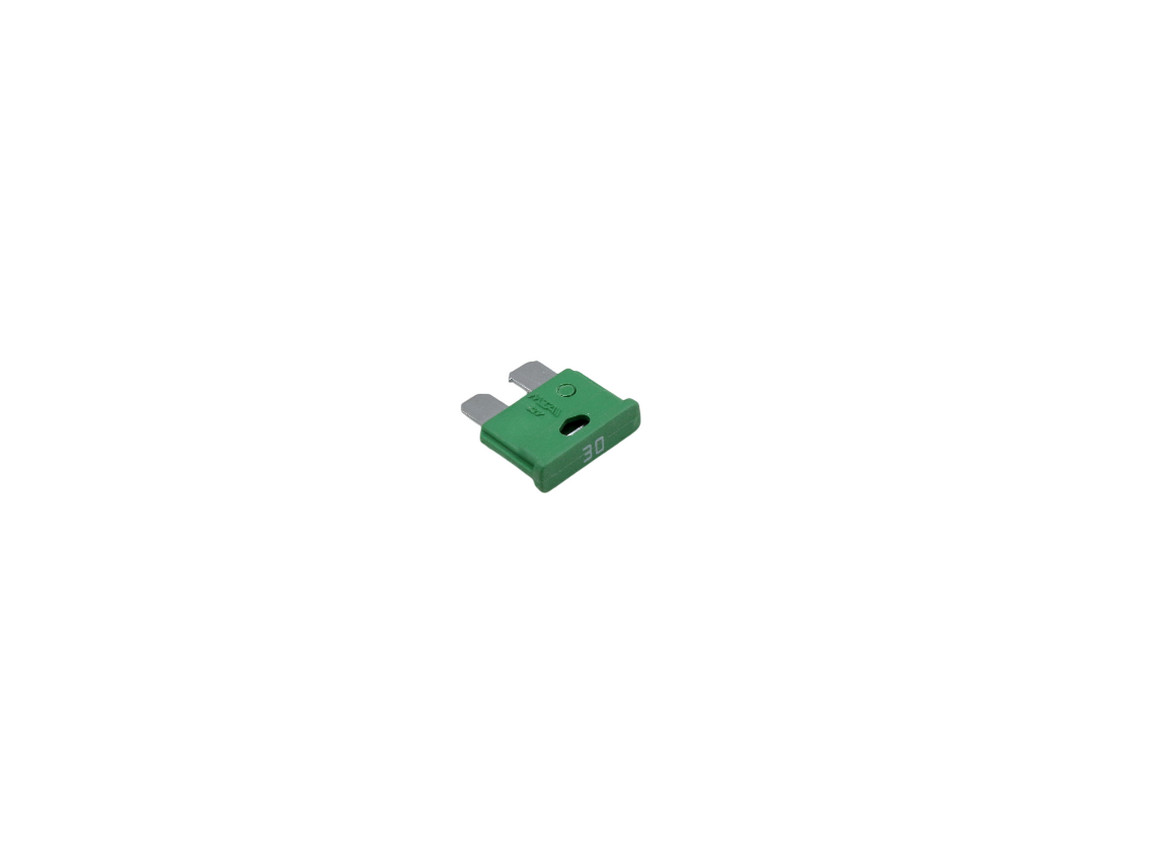

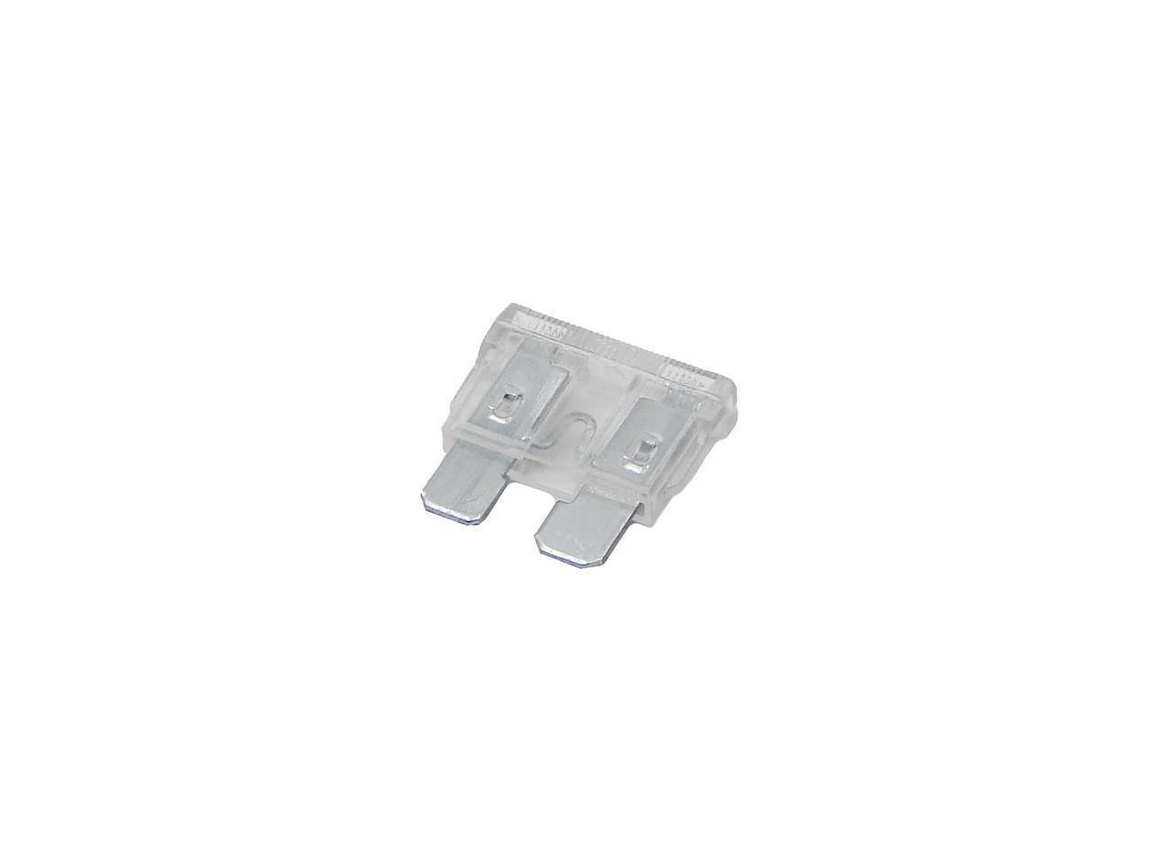

• Лезові запобіжники (Blade Fuses)
  • Найпоширеніший тип для легкого й швидкого монтажу: пластикова клема з металевою вставкою, яка плавиться при струмі вище номіналу. У нашому асортименті є стандартні флористичні blade — від 5 A до 30 A у колірному кодуванні, а також високопоточні моделі (HTF), розраховані на струми до 80 A.

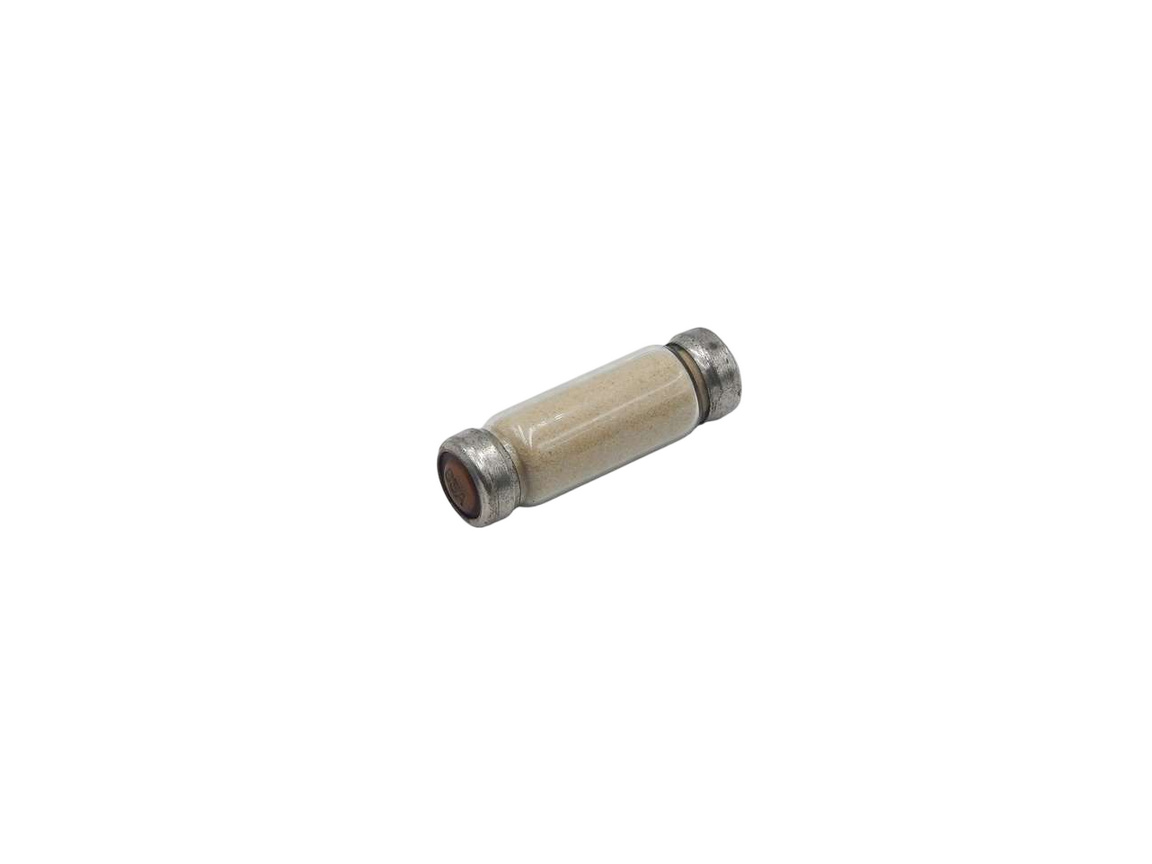

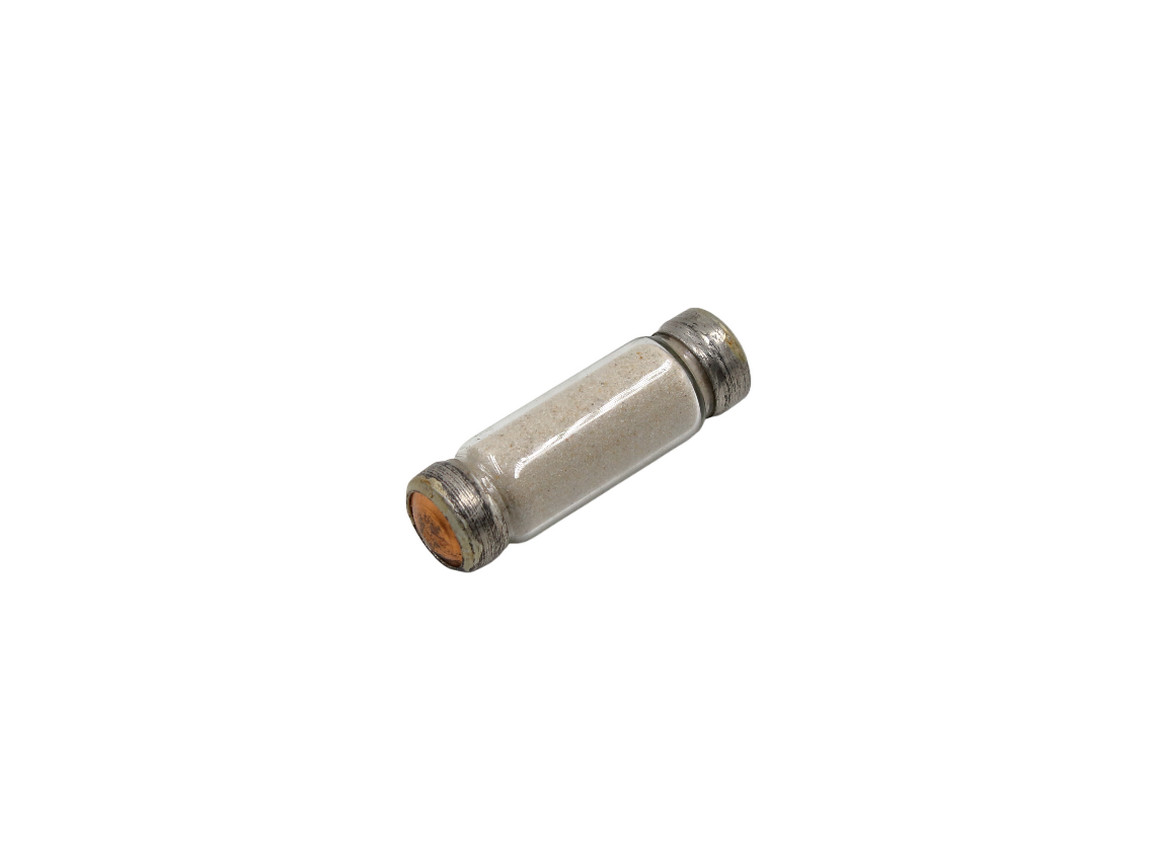

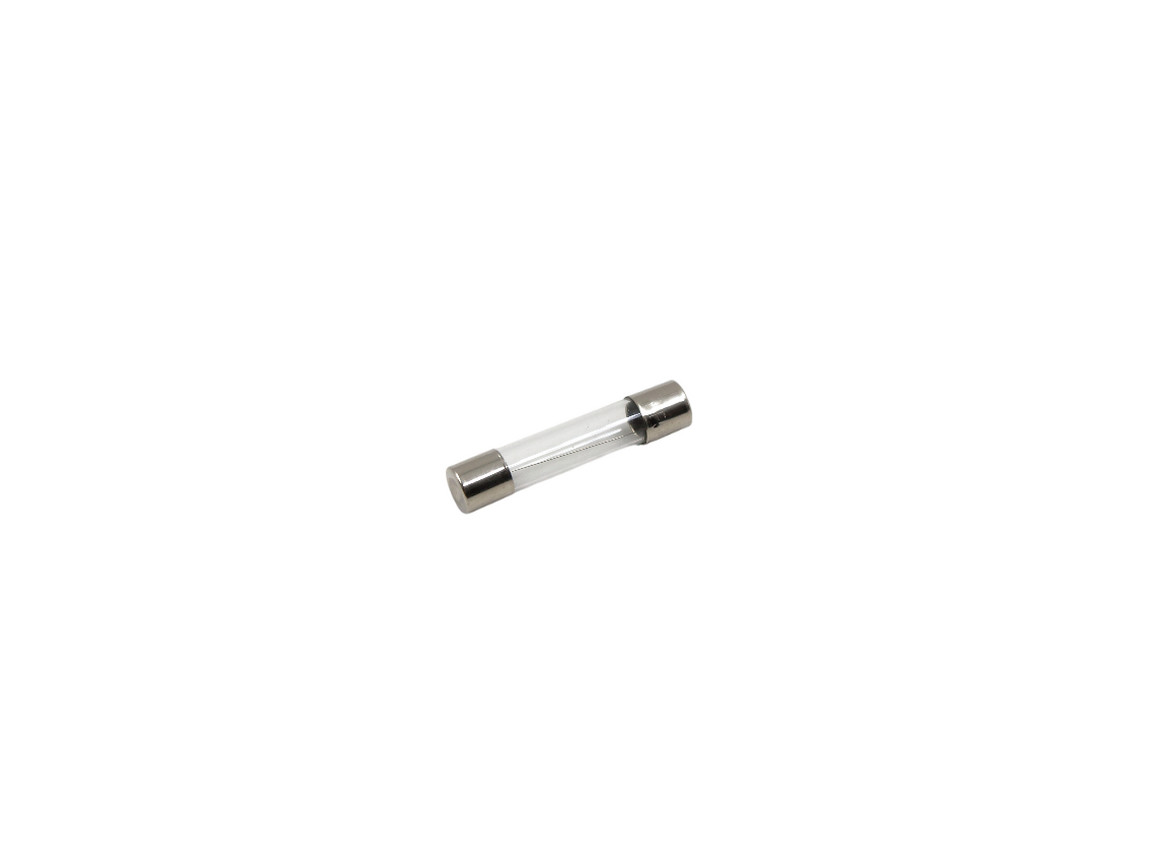

• Скляні запобіжники (Glass Tube Fuses)
  • Хоча частіше застосовуються в побутовій техніці, їх іноді встановлюють у додаткових панелях управління для захисту чутливої електроніки (наприклад, у блоці ECU чи HCU). Скляний корпус дозволяє візуально контролювати стан плавкого елемента.
• Автоматичні запобіжники (Circuit Breakers)
  • Більшість тяжких навантажувачів обладнують автоматами з ручним або автоматичним скиданням. Вони спрацьовують миттєво при великих струмах (коротких замиканнях), а після усунення несправності відновлюють ланцюг без заміни елементів. Часто автомат розміщують у головній лінії від акумулятора до розподільного блоку (див. “Електропровідка та аксесуари”).

Як правильно підібрати запобіжник

• Номінальний струм і тип навантаження
  • Визначте сумарну споживану потужність кожного ланцюга: наприклад, для фар (20 W + 20 W у LED-моделях) при 12 V це близько 3,3 A, тому запобіжник номіналом 5 A дасть невеликий запас. Для ланцюга керування реле стартером (реле споживає ≈0,3 A), достатньо 2 A–3 A. Якщо ж захищаєте робочі лампи або вентилятор радіатора (30–50 W), обирайте 7,5 A–10 A.
• Резерв по струму
  • Завжди беріть запобіжник із невеликим запасом: номінал — на 20 % більше за розрахунковий струм. Це запобіжить випадковому спрацьовуванню, наприклад, коли під час піку вхідної напруги в ланцюзі відбувається короткочасний перевантаж.
• Швидкість спрацьовування (Time-Delay vs Standard)
  • Standard (Fast-Acting) — звичайні запобіжники, спрацьовують майже миттєво при перевантаженні. Використовуються для чутливих ланцюгів електроніки, де не повинно бути жодного «провалу» у харчуванні (наприклад, у ланцюгах ECU — “Електронні пристрої та автоматика”).
  • Time-Delay (Slow-Blow) — затримка спрацьовування. Підходять для ланцюгів з короткочасними піками струму (стартер, насос гідравліки). Наприклад, при пуску двигуна струм може бути більшим за номінал запобіжника у 2–3 рази на кілька мілісекунд, але це цілком нормальна ситуація. Slow-Blow-запобіжники витримують такі піки, не перерізаючи ланцюг даремно.

Тримачі та монтаж запобіжників

• Панельні або DIN-ринкові тримачі (Fuse Blocks)
  • Зручно встановлювати біля акумулятора або у блоці з реле: один корпус містить місця для кількох лезових запобіжників і навіть має вбудовані світлодіоди, що сигналізують про перегорілий елемент. Для монтажу на DIN-рейку (широковживана практика в середині кабіни) користуйтеся спеціальними вкладками, щоб швидко замінювати перегорілі запобіжники під час технічного огляду.
• Одиночні тримачі (In-Line Fuse Holder)
  • Для захисту окремих приладів (ліхтарів — “Освітлення”, датчиків, камер) досить мати захищений корпус на кабелі 2,5–4 мм² із водозахисними кришками (IP65), які легко відкривати рукою. Такі тримачі монтують безпосередньо на перерізаному плюсовому кабелі до відповідного вузла.
• Автоматичні тримачі (Auto Reset Fuse)
  • Корисні для охолоджувальних вентиляторів чи імпульсних насосів. При короткому замиканні автоматично відключають ланцюг, а після охолодження відновлюють живлення. Завдяки цьому не потрібно постійно міняти плавкий елемент, але слід стежити, щоб не сталося повторних перезавантажень у разі серйозної несправності.

Монтаж і перевірка запобіжного кола

• Розташування тримача
  • Обирайте місце, захищене від прямого забруднення й вологи, але достатньо доступне для швидкої заміни — зазвичай поруч із точкою розгалуження силового кабелю або біля блоку реле (“Реле”). Якщо використовуєте панельний блок, монтуйте його на невеликій відстані від акумулятора (15–20 см), щоб не прокладати довгих товстих кабелів і звести до мінімуму падіння напруги.
• Прокладка проводки
  • Використовуйте гофротруби й пластикові стяжки, щоб кабелі не терлися об гострі краї. Для лезових запобіжників — кабель 4–6 мм² (для струму до 20 A), 10–16 мм² (для струму 30–50 A), 25–35 мм² (для 80 A+). Не забудьте прокладати дроти на відстані мінімум 50 мм від вібруючих вузлів (див. “Ходова і рульова система”).
• Заземлення (“маса”)
  • Хоч запобіжники відключають плюсову лінію, важливо, щоб “мінусові” дроти мали надійний контакт із кузовом: слабке заземлення може призвести до нагріву кабелів та нерівномірного розподілу струму в аварійній ситуації (див. “Клеми та з’єднання акумулятора”).
• Перевірка охайності монтажу
  • Після встановлення запустіть двигун, увімкніть усі прилади, навантажте ланцюг (ліхтарі, обігрівач, вентилятор) і переконайтеся, що запобіжник не перегрівається, не “викидає” без причин. Якщо він нагрівається вище +60 °C без очевидної перевантаженості, слід упевнитися, що немає поганого контакту або переріз кабелю недостатній.

Обслуговування та діагностика несправностей

• Ремонт або заміна перегорілого запобіжника
  • Як тільки вийде з ладу, підсвічуване гніздо (якщо є) покаже помилку. Вимкніть живлення, замініть елемент на новий (обов’язково однакового типу й номіналу). Не рекомендуємо “залипати” старі розплавлені дротинки — це може призвести до небезпечного перевантаження.
• Очищення контактів
  • Раз на 6 місяців розбирайте тримач, оглядайте посадкові слоти: у місцях стику кабелю з клемою не повинно бути окислів. При необхідності скористайтеся безконтактним очищувачем контактів (див. “Технічні рідини”).
• Перевірка цілісності кабелів
  • Несправності частіше трапляються через перетирання ізоляції або недостатню товщину дроту, особливо під час робіт у жорсткому режимі. Обов’язково огляньте всю лінію до та після тримача на наявність пошкоджень.

Суміжні компоненти й розділи

• Електропровідка та аксесуари електросистеми — вибір кабелів потрібного перерізу, гофротруб, запобіжних блоків і роз’ємів.
• Реле — поєднання запобіжників із релейними ланцюгами для запуску сильних споживачів (наприклад, вентилятор радіатора або стартер).
• Перемикачі та комплектуючі — для подавання сигналу на активне реле або для включення приладів, захищених запобіжниками.
• Клеми та з’єднання акумулятора — корозійностійкі кліпси й болтові з’єднання, які мають витримувати великі струми.
• Технічні рідини — пасти для захисту контактів, засоби для очищення гнізд і запобіжникових тримачів.

Наприкінці варто зазначити: навіть якщо запобіжник здається найменшою частиною електросистеми, своєчасна заміна та правильний розрахунок гарантують стабільну роботу навантажувача та убезпечать вас від дорогої заміни проводки чи електронних блоків у разі коротких замикань.
