Газові балони та арматура забезпечують безпечне зберігання, подачу і контроль газу у газобалонному обладнанні навантажувача. До цієї групи входять власне балони (стальні чи композитні), мультиклапани, запірно-регулювальні пристрої, зворотні клапани та кріпильні елементи. Правильний вибір і монтаж цих компонентів гарантують стабільну роботу двигуна на газі, мінімізують ризик витоків і підвищують ресурс усієї системи.

1. Види та характеристики газових балонів

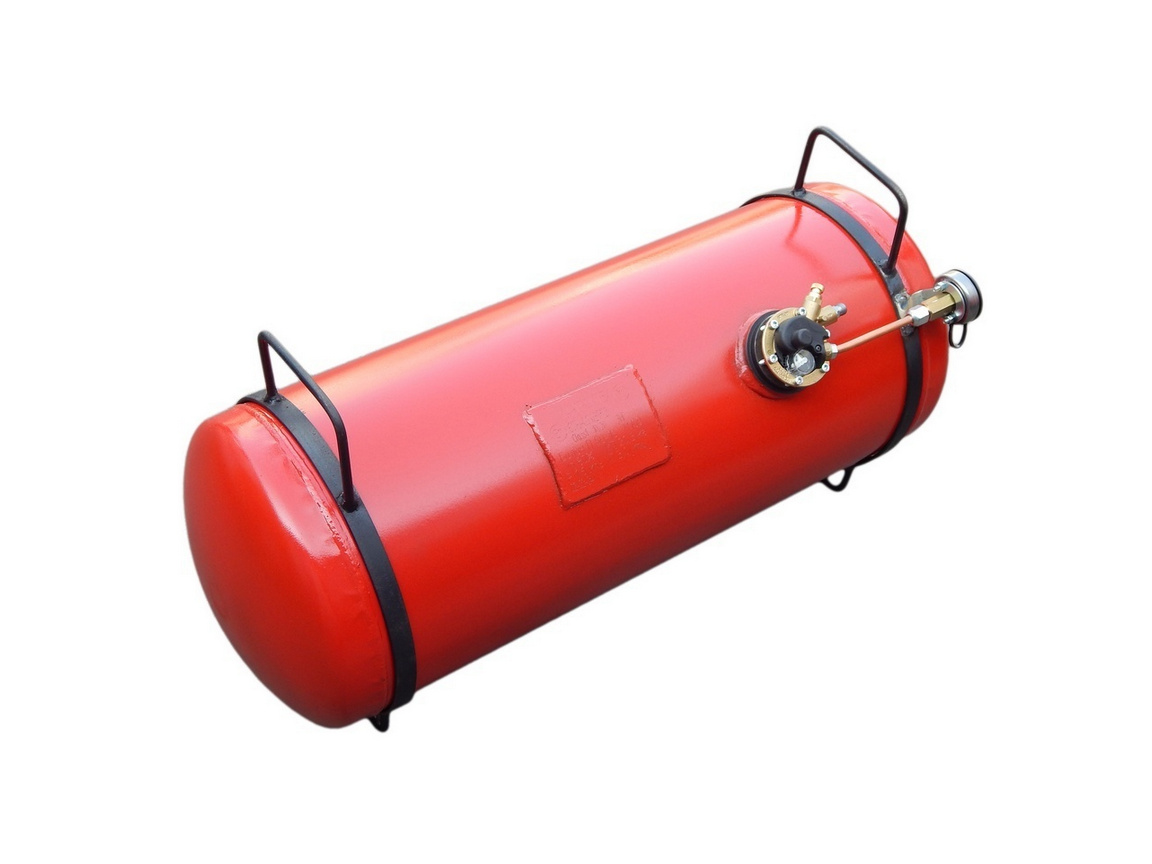

1.1. Стальні балони

• Матеріал: високовуглецева або низьколегована сталь, зварені шви, покриті антикорозійним лаком.
• Тиск експлуатації: зазвичай 200–250 бар (для зрідженого пропан-бутану) або 200 бар (для зрідженого метану).
• Переваги: висока механічна міцність, стійкість до ударів і механічних пошкоджень, довговічність (до 15 років при правильному обстеженні).
• Недоліки: велика вага (≈25–35 кг для 50–80 л), висока ймовірність корозії при порушеній антикорозійній плівці.
• Застосування: масові навантажувачі великого тоннажу, де допустима додаткова вага.

1.2. Композиційні (полімер-склопластикові) балони

• Матеріал: внутрішня металева ємність (зазвичай алюміній чи легована сталь) із зовнішнім обмотуванням зі склопластику або вуглепластику, покриті захисним шаром.
• Тиск експлуатації: до 250 бар (для пропану) та до 200 бар (для метану).
• Переваги: значно менша вага (≈10–15 кг для 50–80 л), краща корозійна стійкість, компактніші форми.
• Недоліки: дорожчі, складніші в ремонті (не підлягають відновленню в умовах майстерні), потребують ретельного контролю стану зовнішньої обмотки.
• Застосування: техніка, де критична максимальна вантажопідйомність при наповненому баку (електроніка ГБО з високоточним контролем споживання).

2. Мультиклапани та запірно-регулювальні пристрої

2.1. Мультиклапан (МКБ)

• Призначення: забезпечує заповнення балона, запобіжний та зворотний клапан, відсічний клапан і контролює тиск у паливному балоні.
• Основні елементи:
  • Заповнювальний вентиль (воронка) з зворотним клапаном, під’єднаний до поста заправки.
  • Запобіжний клапан (з обмежувачем тиску) — спрацьовує при перевищенні 250 бар.
  • Зворотний клапан — не дозволяє газу повертатися назад у магістраль.
  • Паливний відбір (форсунка) — веде до першого ступеня редуктора ( “Редуктор газобалонної системи”).
  • Датчик рівня газу (при інтеграції з електронними системами) — сигналізує про залишок у балоні (за сигналом блок-індикатора).

2.2. Запірні крани та клапани

• Запірний кран (ball valve): дозволяє вручну перекрити подачу газу до редуктора. Встановлюється або безпосередньо після мультиклапана, або в магістралі нижчого тиску ( “Фітинги для паливної системи”).
• Зворотний клапан: запобігає зворотному руху газу, що особливо важливо при роботі в різних температурних умовах або за часткової заправки декількох балонів (комплекти доступні в розділі “Газобалонне обладнання”).

2.3. Манометри високого і низького тиску

• Манометр високого тиску (0–300 бар): встановлюється біля мультиклапана для контролю тиску в балоні під час заправки.
• Манометр низького тиску (0–2 бар): контролює вихідний тиск, що надходить до редуктора ( “Редуктор газобалонної системи”).
• Для електронних ГБО існують цифрові датчики тиску, які передають показники на ECU ( “Електронні пристрої навантажувача”).

3. Підбір і монтаж газових балонів

3.1. Визначення об’єму балона

• Об’єм розраховується виходячи з реального споживання газу та обсягу баку пального (якщо система двопаливна). Наприклад, якщо навантажувач спалює 10–12 л ДТ/год, то за робочий цикл 8 годин обсяг пропан-бутану повинен бути не менше ніж 100–120 л у зрідженому стані (≈45–55 кг).
• Для економії простору і ваги рекомендують встановлювати кілька менших балонів (наприклад, два по 50 л) замість одного великого.

3.2. Вибір типу балона

• Якщо техніка експлуатується у вологому або агресивному середовищі (харчові склади, тропічний клімат) — віддавайте перевагу композитним балонам, які не піддаються корозії.
• За жорсткого механічного навантаження (робота на кар’єрах, будівництві) варто обрати сталеві балони зі захисним антикорозійним покриттям, які менш чутливі до зовнішніх пошкоджень.

3.3. Кронштейни та спосіб фіксації

• Балон монтується на спеціальні сталеві «обійми» або кронштейни, які закріплюються на рамі навантажувача. Використовуйте болти M10–M12 із затягуванням 30–35 Н·м ( “Болти, гайки, шайби”).
• Додаткові віброопори (гумові демпфери) під обійми зменшують вплив ударів і вібрацій під час руху ( “Ходова і рульова система”).
• Під балоном має бути встановлена металева підкова чи платформа з антикорозійним покриттям і дренажними отворами, щоб забезпечити стік конденсату.

3.4. Дотримання відстаней і заходів безпеки

• Балон не повинен стикатися з гарячими елементами (вихлопною системою, трубами охолодження). Мінімальна відстань — 150–200 мм.
• Вентиляційний простір навколо мультиклапана повинен бути не менше 100 мм для вільного відведення газу у разі аварії.
• Проводка і магістралі повинні бути захищені від механічних пошкоджень, а газові шланги — від зтирань ( “Фітинги для паливної системи”).

4. Обслуговування та діагностика несправностей

4.1. Регулярний огляд балонів

• Зовнішній огляд: перевіряйте корпус балона на пошкодження, вм’ятини, іржу або відшарування лаку. За наявності ознак корозії — негайно замініть балон або зверніться до центру гідроізоляції.
• Технічне обстеження (ТММ): згідно з нормативами, раз на 2–3 роки проводять гідравлічне випробування балона під тиском 1,5–2× номінального. Якщо випробування не пройдено, балон підлягає утилізації ( “Газові балони та арматура”).

4.2. Перевірка мультиклапана

• Функціональний тест: відкривання/закривання заповнювального клапана без надмірних зусиль, відсутність витоків через запобіжний клапан (можна перевірити мильною водою).
• Показники перепускного клапана: за тиску в балоні понад 250 бар він повинен скинути газ. Якщо цього не відбувається, мультиклапан треба обслуговувати або замінювати ( “Мультиклапан”).

4.3. Огляд запірних кранів і зворотних клапанів

• Періодично (кожні 500 мотогодин) перевіряйте герметичність кранів, щоб уникнути повільних витоків. Кран повинен плавно відкриватися та закриватися, без підтікання.
• Зворотний клапан перевіряють на прохідність: при відключеному запитанні газу він не повинен пропускати газ у зворотному напрямку. У разі невідповідності – заміна ( “Газобалонне обладнання”).

4.4. Діагностика магістралей та з’єднань

• Кожні 300 мотогодин перевіряйте з’єднання на герметичність, використовуючи мильний розчин. Поява бульбашок свідчить про підтікання.
• Огляньте шланги на наявність тріщин, здуття чи розшарування. Газові шланги мають відповідати стандартам EN 12864 або SAE J30 ( “Фітинги для паливної системи”). Якщо є пошкодження – негайно замініть.

4.5. Електронний контроль (за наявності)

• У системах із ECU перевіряйте дані датчика рівня газу та датчика тиску: нерівномірне зниження рівня або стрибкоподібні зміни тиску можуть свідчити про засмічення або дефекти мультиклапана ( “Електронні пристрої навантажувача”).

5. Суміжні розділи та корисні посилання

• Газобалонне обладнання (ГБО) – повний опис газових систем, включно з редукторами й мультиклапанами.
• Редуктор газобалонної системи – вибір, монтаж і тонке налаштування редуктора для стабільного тиску газу.
• Електронні пристрої навантажувача – блоки керування, датчики тиску і рівня газу, інтерфейси діагностики.
• Фільтри для паливної системи – грубі й тонкі фільтри для захисту редуктора й форсунок від забруднень.
• Ущільнення та сальники – O-ring, діафрагмальні форсунки й ущільнювачі для запобігання витокам газу.
• Кріплення та корпуси – болти, гайки, гайкові та невилкові кронштейни для надійного монтажу балонів.
• Ходова і рульова система – рекомендації з віброізоляції балонів і магістралей для запобігання пошкоджень від вібрацій.

Якісні газові балони та правильно підібрана арматура — це основа безпечної та ефективної роботи навантажувача на газовому паливі. Дотримання наведених рекомендацій щодо вибору, монтажу та обслуговування допоможе уникнути несподіваних простоїв, зменшити витрати на ремонт та продовжити ресурс усіх компонентів системи.
