Втулки

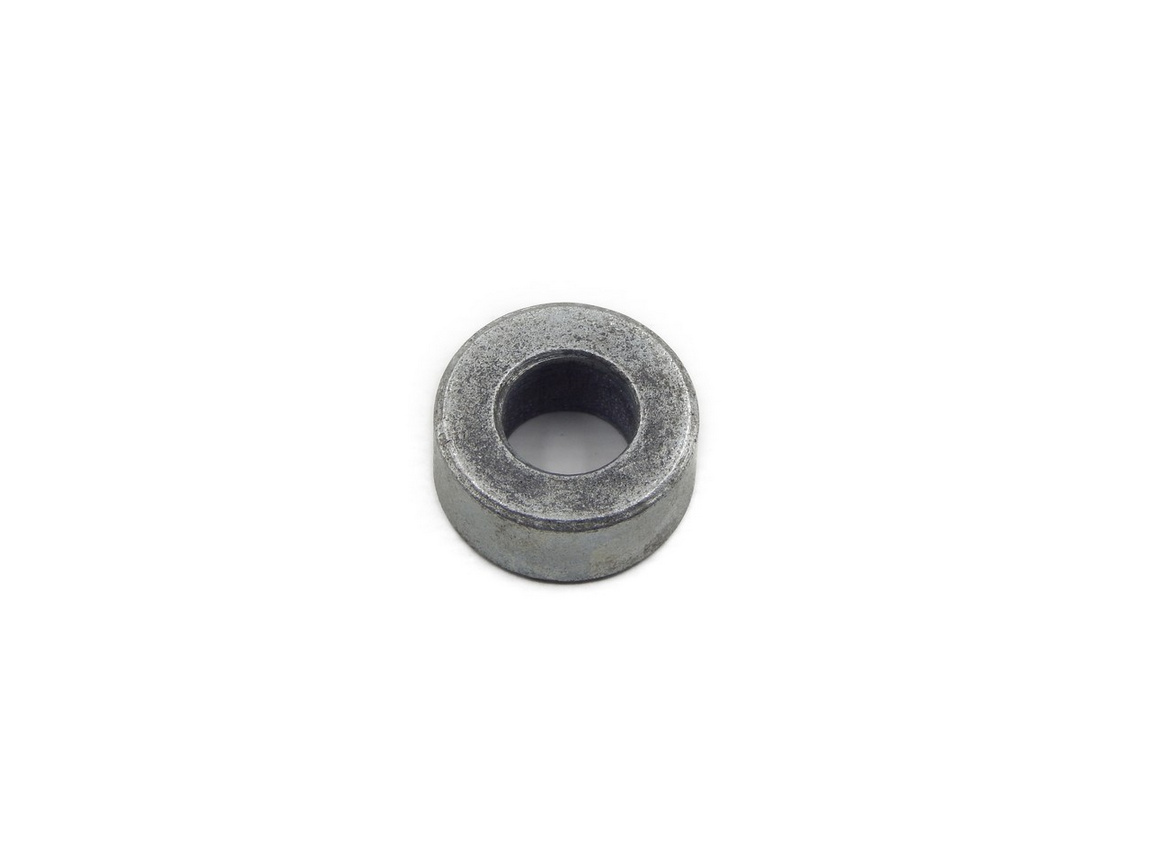

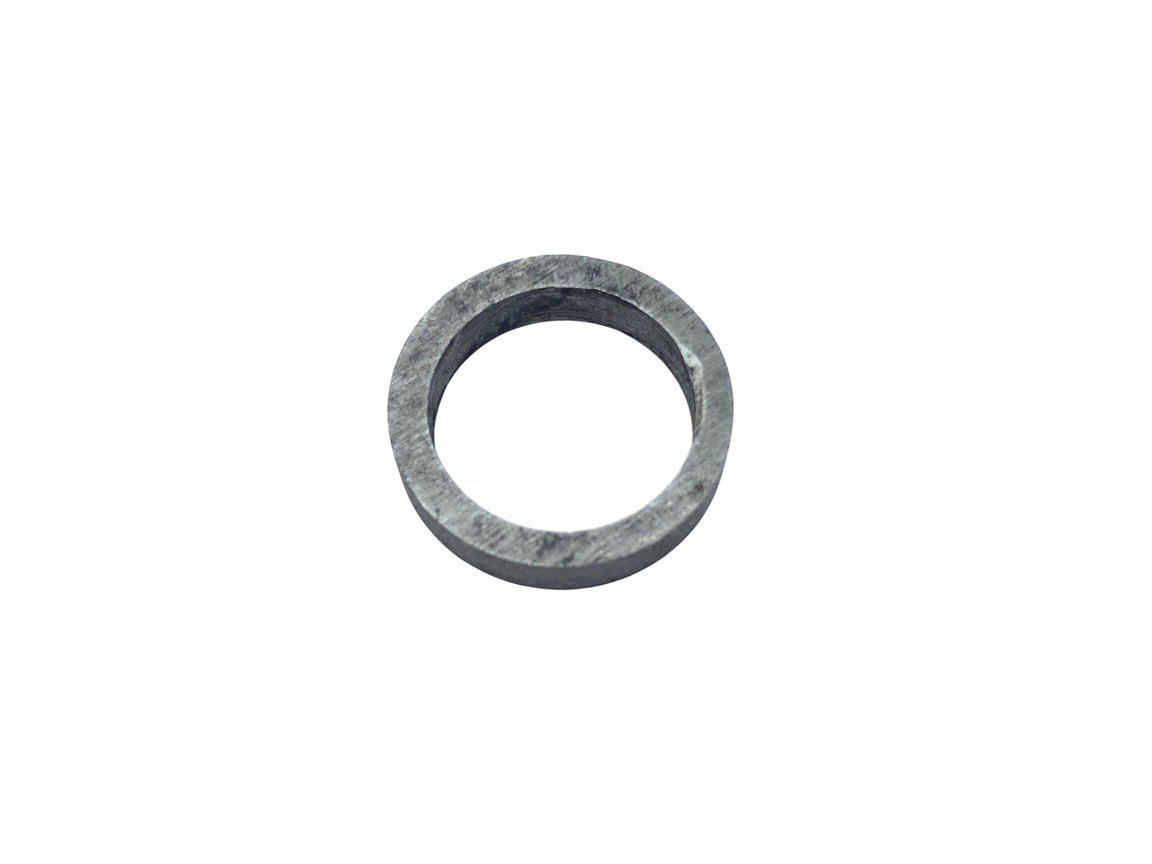

Втулки (bushings)

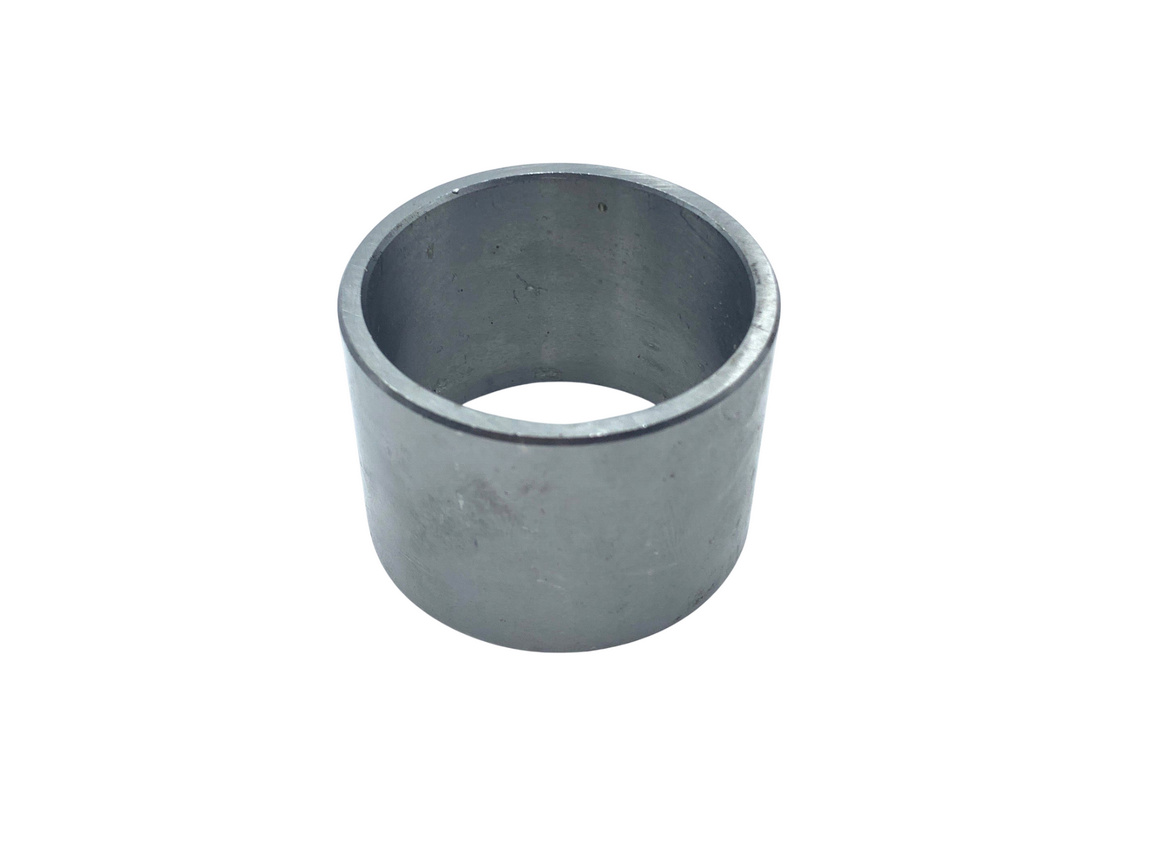

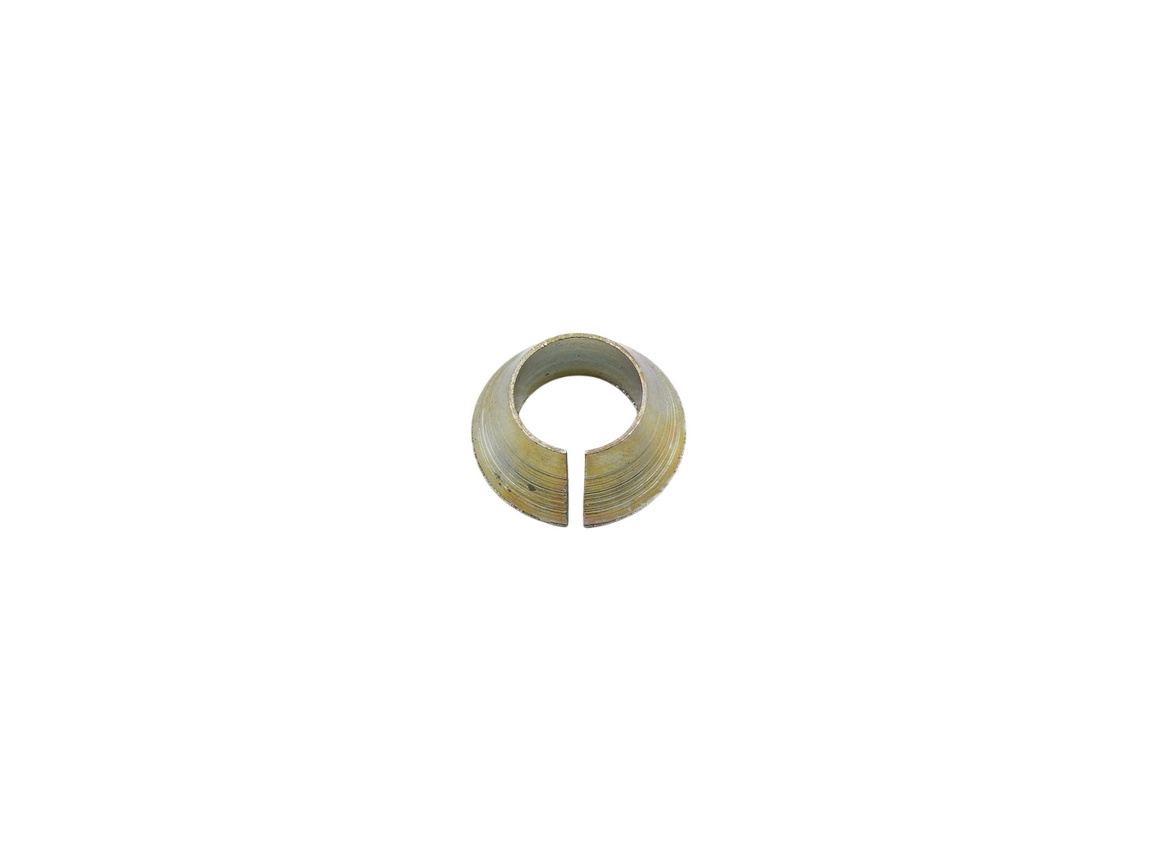

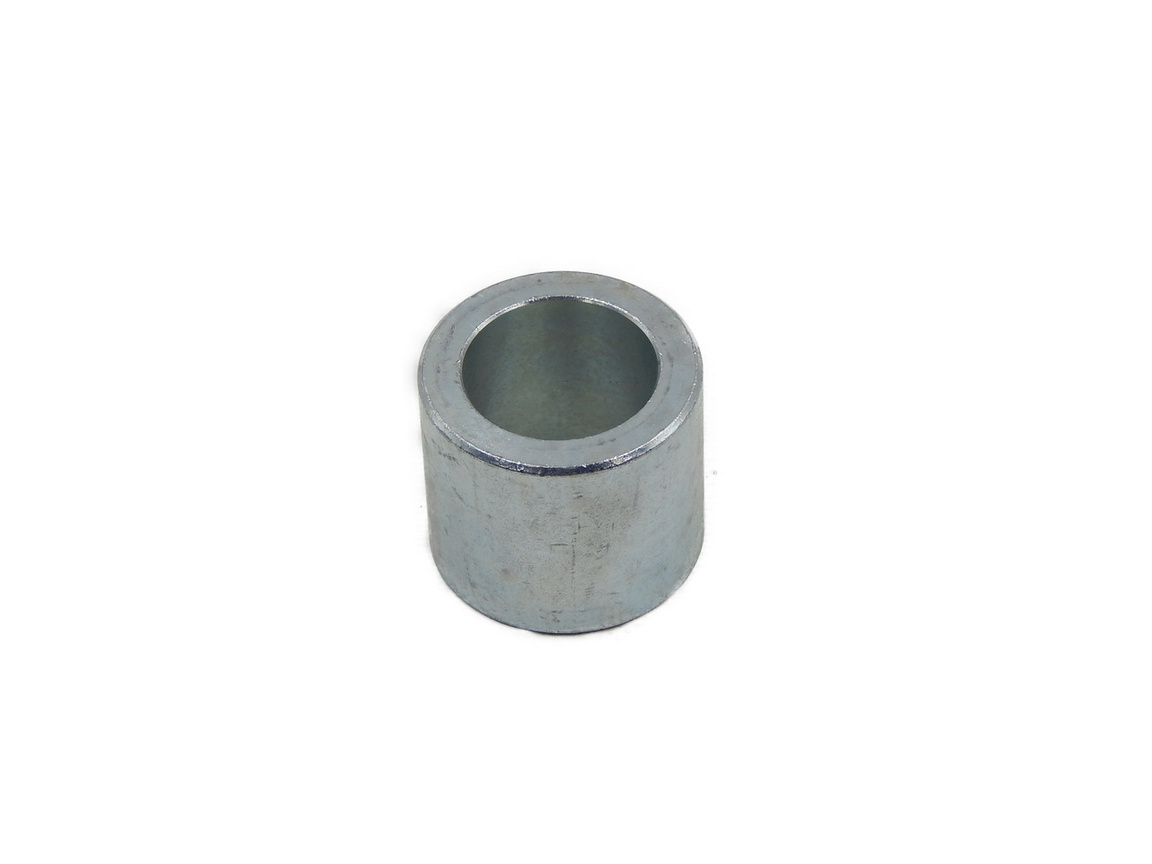

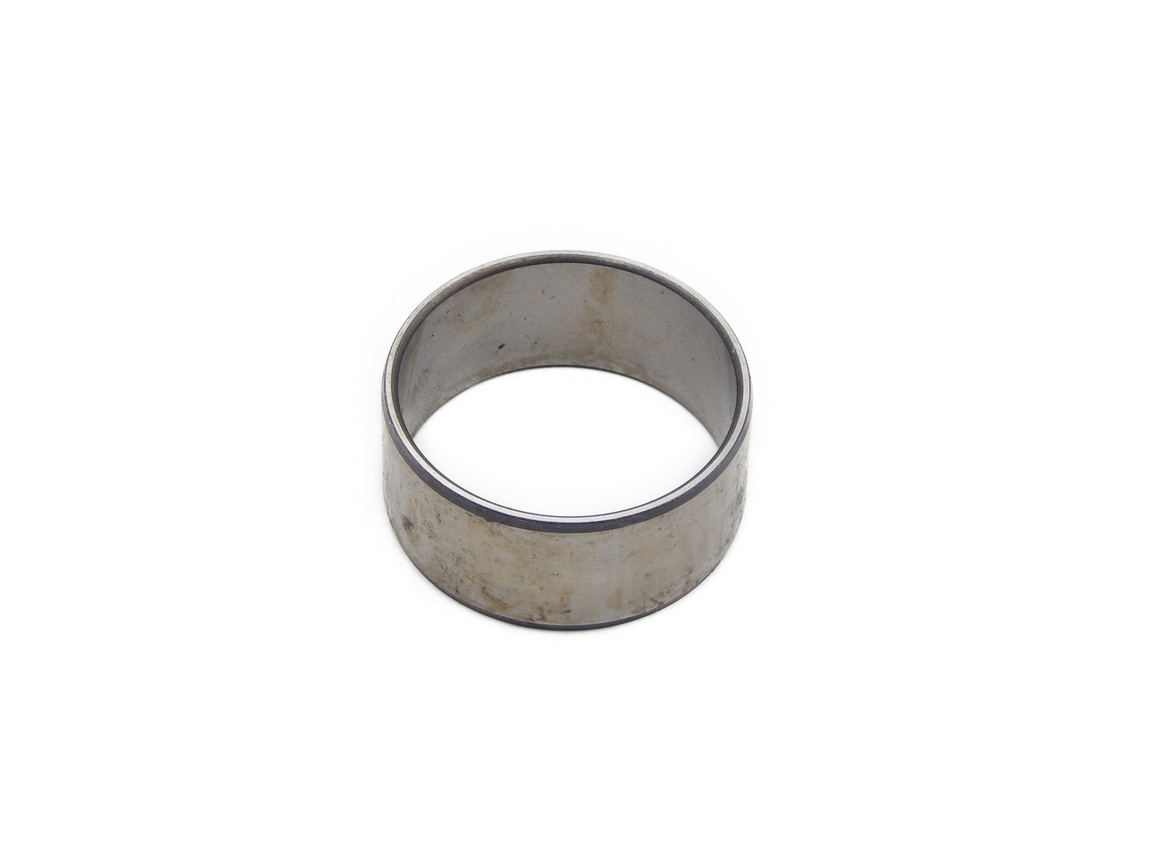

Втулки (bushings) — один із найпоширеніших витратних матеріалів у навантажувачах, що застосовуються майже в усіх рухомих вузлах: від каретки щогли до шарнірів гідроциліндрів і важелів ходової частини. Завдяки своїй конструкції втулки знижують тертя, гасять вібрації та ударні навантаження, продовжуючи ресурс як великих агрегатів, так і дрібних деталей.

Основні типи втулок

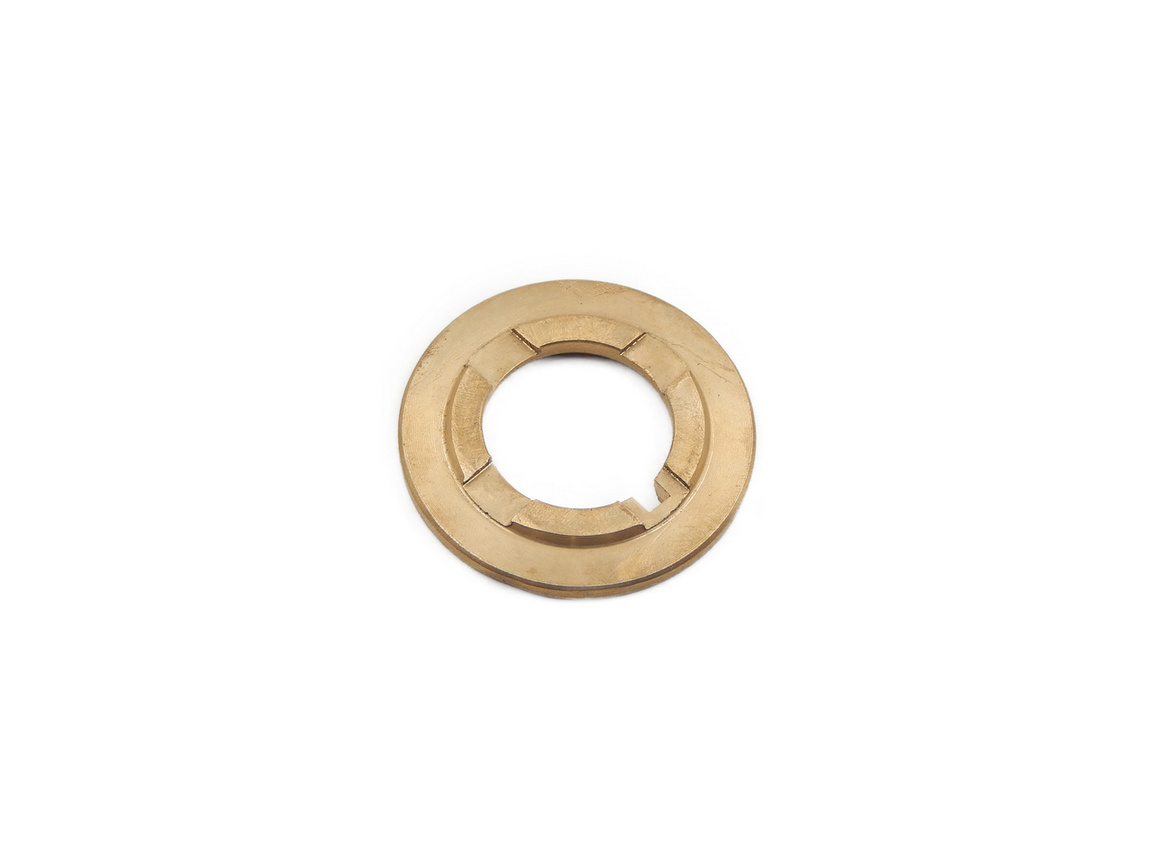

• Бронзові втулки
  • Найвищий клас за довговічністю й стійкістю до навантажень. Виконані з високоміцного бронзового сплаву (CuSn12 або аналог), який має хороші самозмащувальні властивості.
  • Застосовуються в шарнірах гідроциліндрів (див. «Гідравліка» — /details/gidravlika), у точках кріплення важелів і вала редуктора. Завдяки міцності витримують ударні навантаження й не потребують частого обслуговування.

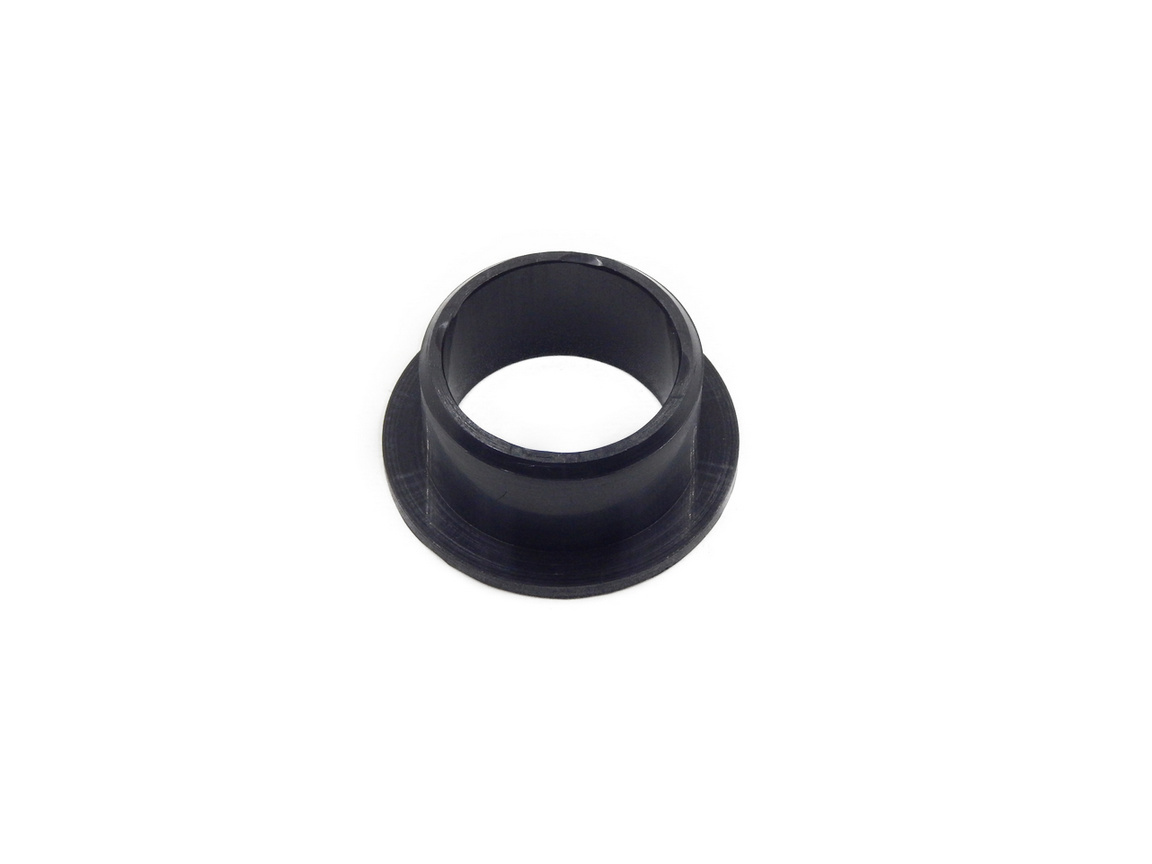

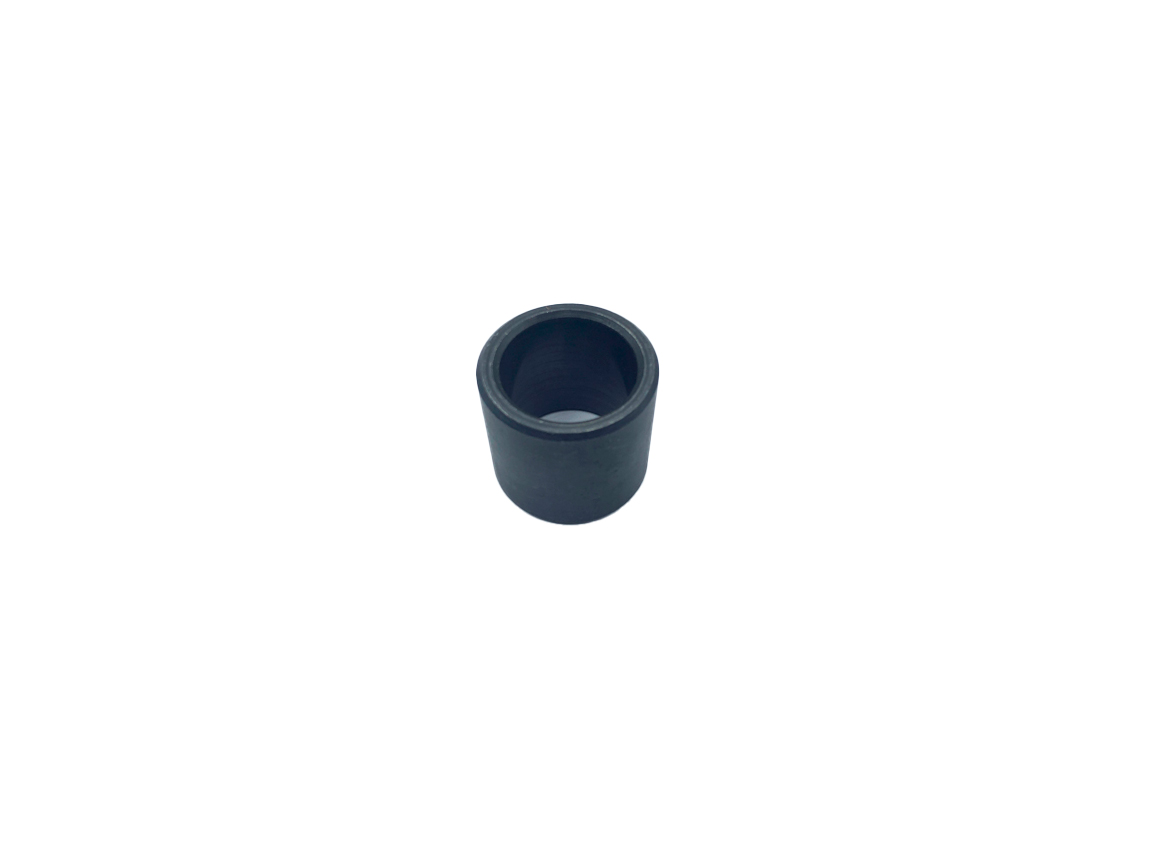

• Полімерні (PTFE, поліамідні) втулки
  • Виготовлені з PTFE або поліаміду (PA6, PA66) з добавками графіту чи бронзи. Відрізняються низьким коефіцієнтом тертя, легкі, корозійностійкі.
  • Використовуються у вузлах, де потрібні точні рухи без додаткового змащення, наприклад, у напрямних каретки щогли (див. «Каретка щогли та комплектуючі» — /details/karetkashtoglyta-komplektuyuchi), у втулках важелів рульового механізму (див. «Ходова і рульова система» — /details/hodovai-rulovasystema), а також у шарнірах сидіння й дверей кабіни (див. «Кабіна, сидіння і кришка капоту» — /details/kabina-sidinnia-i-krishka-kapotu).

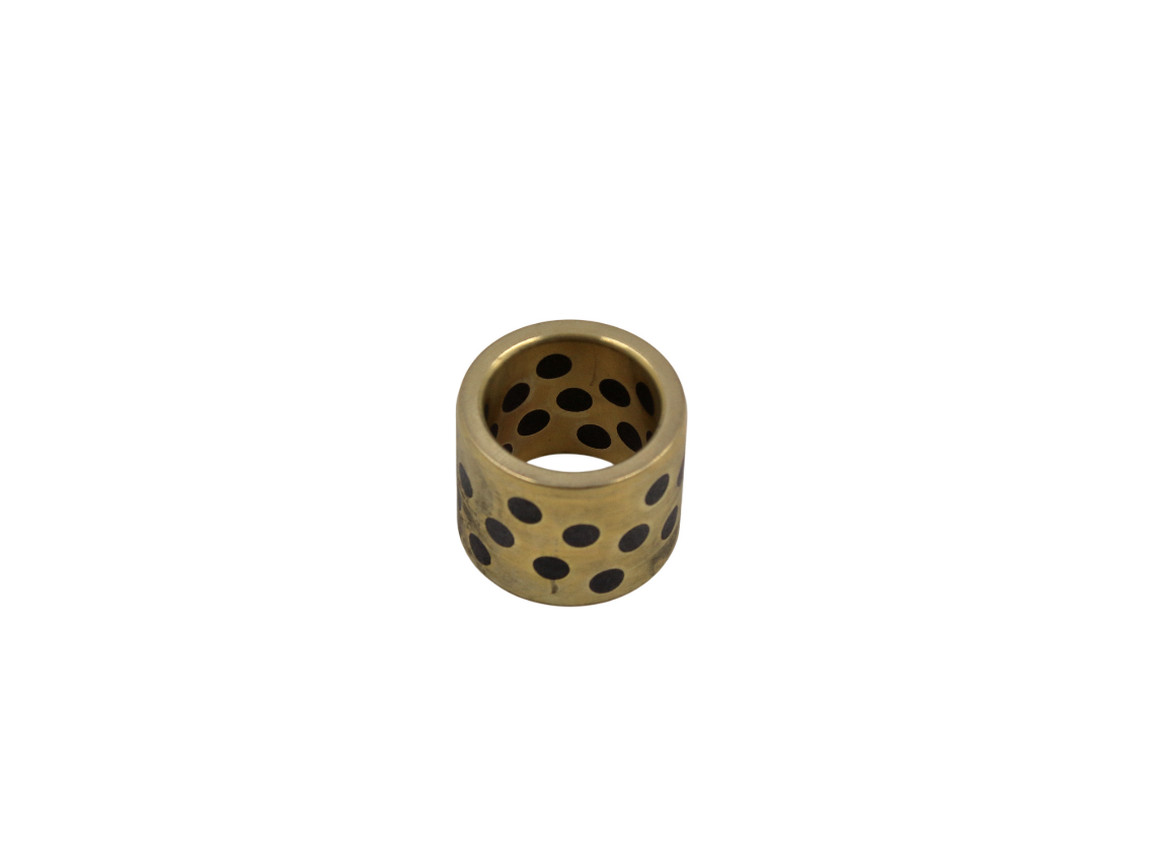

• Композитні втулки (металополімерні)
  • Складаються з тонкого металевого корпусу й внутрішнього шару з полімеру, що містить мастильний наповнювач. Оптимальні для застосувань із підвищеним циклічним навантаженням і ризиком корозії.
  • Застосовуються у втулках підшипників ковзання у ходовій частині (див. /details/hodovai-rulovasystema), у втулках фіксаторів каретки щогли (див. /details/karetkashtoglyta-komplektuyuchi), а також у вузлах кріплення навісного обладнання (див. «Вила, щогла і навісне обладнання» — /details/vila-shtogla-i-navisne-obladnannya).
• Металеві втулки з полімерним покриттям
  • Це сталеві або бронзові втулки з тонким шаром полімерної суміші (PTFE або UHMWPE), що істотно знижує потребу в змащенні.
  • Використовуються в гідроциліндрах підйому й нахилу (див. /details/gidravlika), у механізмах керування та перемикання (див. «Сидіння й ремені безпеки» — /details/sidinnia-ta-remeni).

Як правильно підібрати втулки

• Розміри та тип посадки
  • До кожного вузла навантажувача передбачені конкретні внутрішній і зовнішній діаметри, а також довжина втулки. Важливо точно дотримуватися креслень із технічної документації (наприклад, вставні втулки в двигуні — див. «Двигун, фільтри, система охолодження і вихлопна» — /details/dvygun-filtry-systema-oholodzhennya-i-vyhlopna).
  • Посадка може бути глухою (з натягом 0,01–0,03 мм) або з легким зазором (0,05–0,1 мм) залежно від того, потрібне змащення чи ні. Для гідравлічних вузлів зазвичай використовують натяг, щоб запобігти потраплянню забруднень.
• Матеріал залежно від умов експлуатації
  • Якщо вузол працює у середовищі з підвищеною вологістю або агресивними реагентами (розчини солей, миючі засоби), оберіть полімерну або композитну втулку — вони стійкі до корозії.
  • Для вузлів із високими навантаженнями та точними переміщеннями (каретка щогли, важелі рульового керування) краще підійдуть бронзові втулки або металополімерні.
  • У двигуні та трансмісії використовують бронзові або металеві втулки з мастильним покриттям, щоб витримати високі температури й різке навантаження.
• Умови змащення
  • Деякі втулки передбачають постійне змащення (мастильні ніпелі), інші — працюють по сухому тертю. Якщо вузол важкодоступний для регулярного обслуговування (наприклад, втулки приводних валів у гідророзподільнику — див. /details/gidravlika), варто обирати втулки зі самозмащувального полімеру або бронзи з ізоляційними каналами для мастила.

Монтаж і заміна

• Демонтаж із вузла
  • Перш ніж знімати втулку, очистіть зону від бруду та змастіть піноподібним проникаючим мастилом (див. /details/tehnichni-ridyny).
  • Використовуйте прес або легкі удари пластиковим молотком, щоб рівномірно витягнути втулку; за потреби нагрійте корпус вузла (до 60–80 °C), щоб розширити метал і полегшити виймання.
• Установка нової втулки
  • Якщо втулка встановлюється із натягом, забезпечте рівномірний прогрів (за потреби) та точний позитивний упор. Для полімерних втулок дотримуйтеся температурного режиму монтажу (не вище +50 °C), інакше матеріал може деформуватися.
  • Використовуйте оправки чи монтажні втулки, щоб не пошкодити зносну поверхню. Встановіть втулку за допомогою преса або легких ударів дерев’яним брусочком, щоб втулка сіла рівно.
• Перевірка зазору й фіксація
  • Після монтажу перевірте, чи відповідає зазор посадці: якщо втулка працює з мастилом, він може бути 0,03–0,05 мм; якщо безмастильна — 0,05–0,1 мм. Занадто великий зазор призведе до стукоту й прискореного зносу, надто малий — до заїдання.
  • При потребі встановіть кільця-стопори або контргайки, щоб втулка не зсувалася під час роботи.

Догляд і технічне обслуговування

• Регулярне змащення (для мастильних втулок)
  • Використовуйте рекомендовані мастила на основі літію або синтетичні спреї (див. /details/tehnichni-ridyny).
  • Змащення здійснюється через ніпелі легкими натисканнями шприца: до появи невеликої кількості мастила біля втулки, що сигналізує про заповнення робочої камери.
  • Частота змащення залежить від інтенсивності роботи, але зазвичай раз на 100–150 мотогодин.
• Огляд на знос і корозію
  • При кожному техогляді (мінімум раз на 500 мотогодин) оглядайте втулки на наявність задирок, зіткнень або слідів перегріву (для металевих).
  • Якщо на втулці видно борозни або вона вільно «гуляє» в посадковому отворі більше ніж на 0,1 мм, її слід одразу замінити.
  • Для полімерних втулок перевіряйте, чи немає герметичних тріщин або здуття. Наявність піщаних абразивів призводить до «пескострую» ефекту й швидкого зносу.

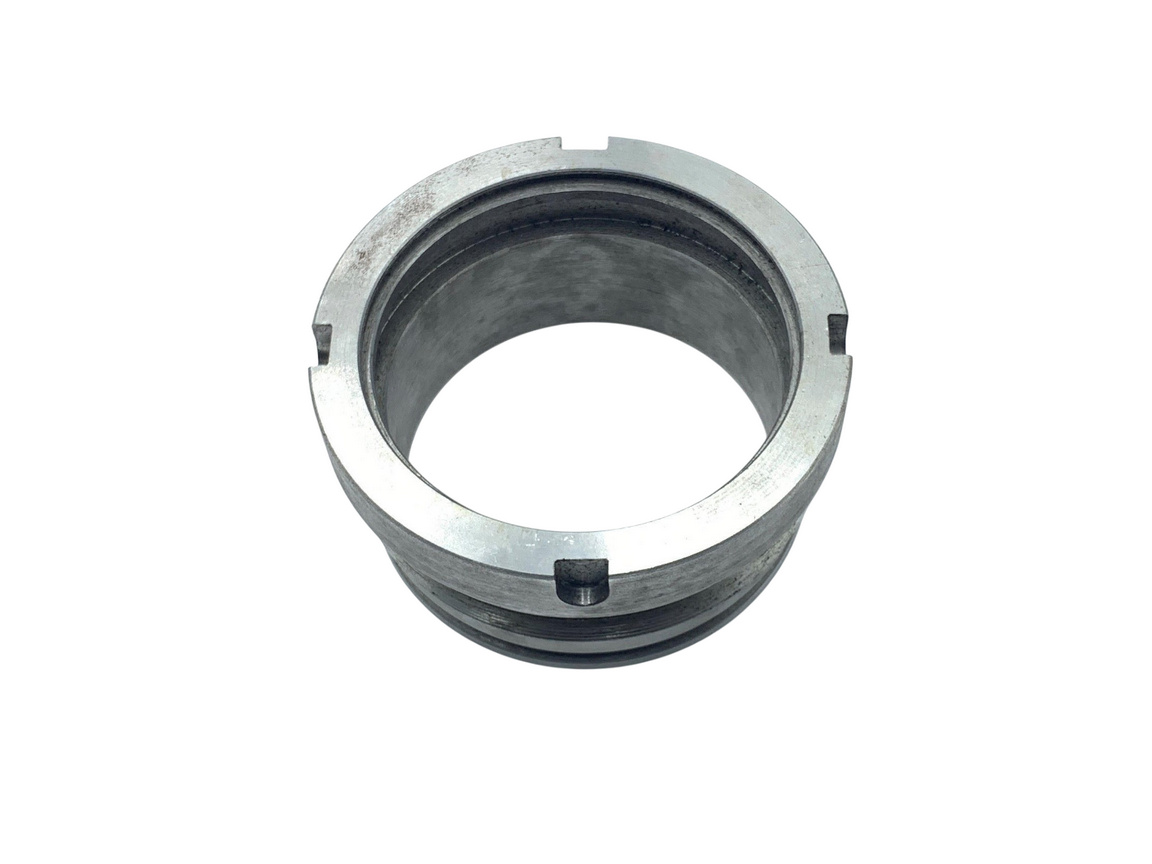

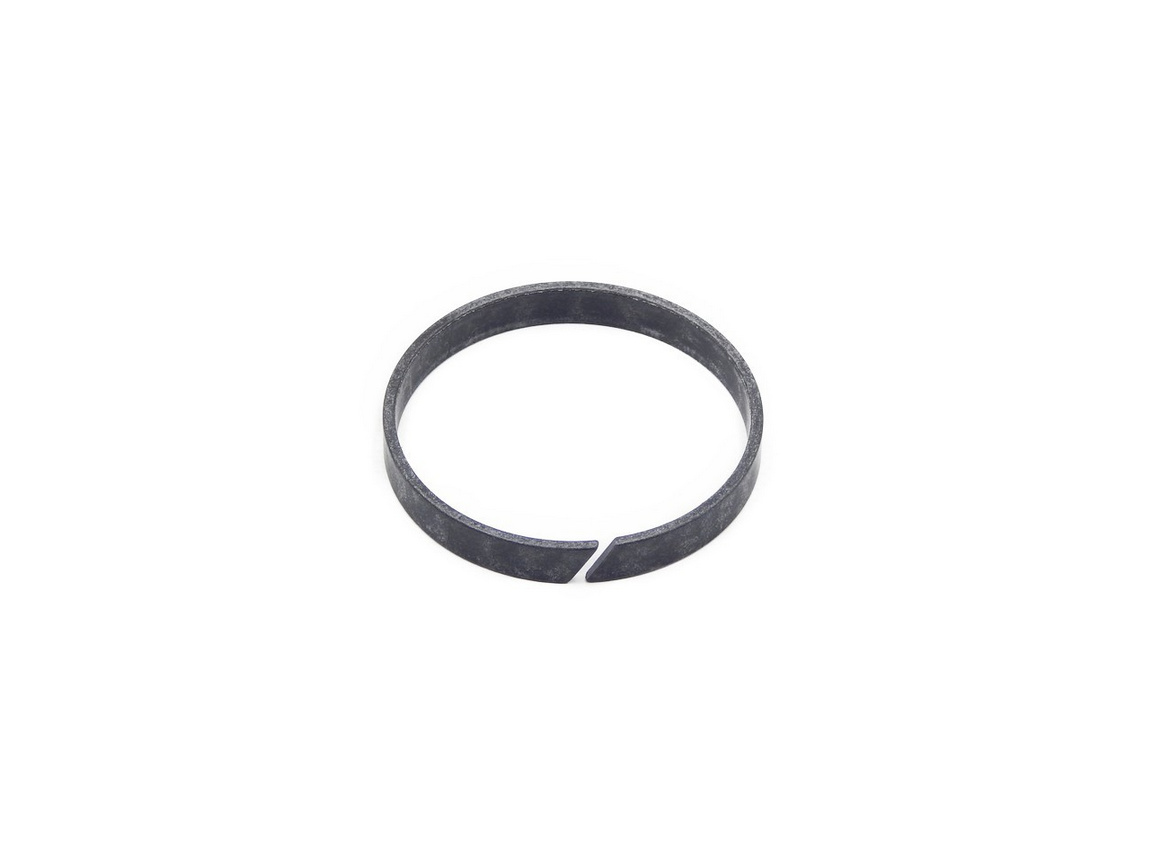

• Заміна вкладишів у гідроциліндрах
  • Під час розбирання гідроциліндра (див. /details/gidravlika) зніміть стару втулку, очистіть корпус і шток від залишків старого мастила.
  • Поліруйте поверхню штока до глянцевої рівності (Ra < 0,4 мкм), щоб нова втулка з сальниками щільно прилягала й не пропускала рідину.
  • Після встановлення втулки зберіть гідроциліндр, залийте чистою гідравлічною рідиною (ISO VG 46–68) і прокачайте систему, щоб вигнати повітря.

Вузли й компоненти з втулками

• Каретка щогли та комплектуючі — наскрізні втулки для роликів, підшипники.
• Гідравліка — втулки у шарнірах гідроциліндрів підйому й нахилу.
• Ходова і рульова система — втулки в вузлах підвіски, шарнірах важелів і підрамниках.
• Двигун, фільтри, система охолодження і вихлопна — кришки розподільчого вала, натягувачі ременів, втулки генератора.
• Кабіна, сидіння і кришка капоту — втулки кріплення сидіння, шарніри дверей.
• Болти — правильний вибір кріпильних елементів для фіксації втулок у корпусах.

Висновок

Втулки є невід’ємною частиною будь-якого рухомого механізму. Правильний вибір матеріалу, точна монтажна посадка й регулярне обслуговування дозволять мінімізувати витрати на ремонт, продовжити ресурс агрегатів і забезпечити безпечну експлуатацію навантажувача. Використовуйте тільки сертифіковані втулки з нашого каталогу та дотримуйтеся рекомендацій виробника.
