Ланцюги щогли й аксесуари навантажувача

Ланцюги щогли й аксесуари — це ключовий елемент підйомного механізму навантажувача, що забезпечує синхронне підняття й опускання вил. Від їхньої якості, правильного вибору й своєчасного обслуговування залежить не лише довговічність щогли, а й безпека оператора. Нижче наведені основні типи ланцюгів, допоміжні комплектуючі та рекомендації з експлуатації.

Типи ланцюгів

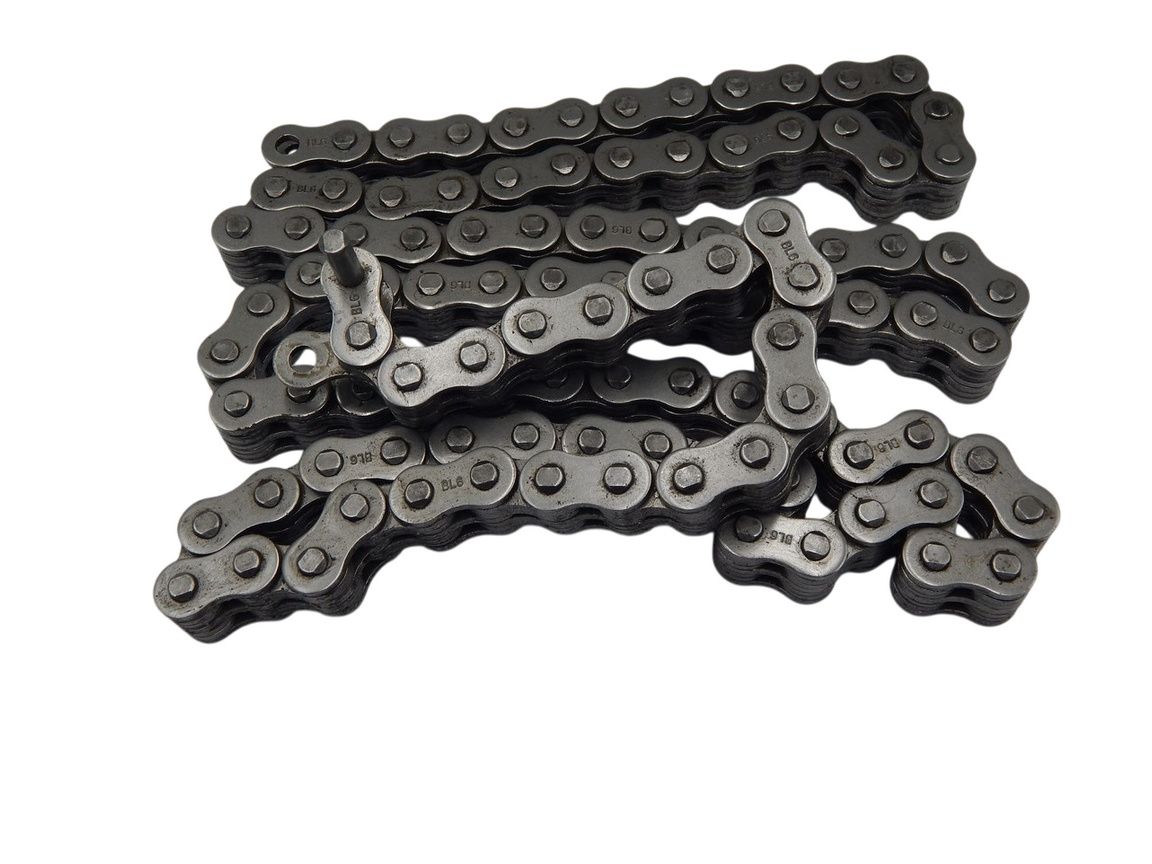

ANSI роликові ланцюги (клас 80 або 100):

Найпоширеніші для навантажувачів, відповідають вантажопідйомності 3 000–10 000 кг.
Крок 25,4 мм (1″), діаметр ролика ≈ 8 мм, витримують до 5 000 кг.
Зазвичай встановлюють у двокороневих щоглах до 5 000 кг.

DIN роликові ланцюги (серія 06B–10B):

Крок 9,525 мм (06B), 12,7 мм (08B) або 15,875 мм (10B).
Ланцюги DIN 10B часто використовують для щогл із вантажопідйомністю понад 4 000 кг через вищий запас міцності.
Оптимальні для європейських конструкцій із компактним профілем і підвищеним навантаженням.

Критерії вибору

Крок ланцюга і розмір ролика:

Повинні точно відповідати кресленням виробника щогли (наприклад, ANSI 80 або DIN 10B для двокороневих щогл).

Клас міцності сталі:

Рекомендується термооброблена легована сталь (наприклад, 40CrNiMoA), що витримує повторні навантаження й удари.

Змащення:

Є ланцюги з фабричним мастилом (“self-lubricating”), але для інтенсивної експлуатації їх слід додатково змащувати мастилом на основі літію або спеціальним ланцюговим аерозолем (див. Технічні рідини).

Важливі комплектуючі

З’єднувальні (master) ланки:

Існують «clip-type» (з пружинною скобою) та «cottered» (з шпилькою).
При підборі переконайтеся, що отвори ланки точно збігаються з внутрішнім діаметром пластин.

Направляючі ролики ланцюга:

Монтуються у верхній і нижній частині щогли для точного направлення по зубчастих коліщатах.
Виготовлені з поліуретанової або нейлонової оправи зі сталевою втулкою.
Якщо ролик має люфт понад 0,3 мм або помітні борозни, його потрібно замінити (див. Запчастини до щогли).

Зубчасті коліщата (sprockets):

Зуби мають профіль, що відповідає кроку ланцюга: ANSI 80 використовує 32-зубове колесо з профілем 1″; DIN 10B – 21-зубове з відповідним модулем.
Неправильний вибір коліщата викликає підскакування ланцюга й пришвидшене зношення.

Обмежувачі провисання (chain tensioners):

Механічні або пружинні вузли підтримують постійний натяг ланцюга.
Після монтажу провисання має становити 15–20 мм на половину довжини ланцюга; перевищення цих значень призводить до проскакування або передчасного зносу.

Захисні втулки та пиловики:

Захищають шарніри, де ланцюг кріпиться до каретки і шестерень, від пилу і бруду.
Ремонтні пильовики слід оновлювати під час кожного ТО (щонайменше раз на 250 мотогодин), оскільки мікротріщини призводять до потрапляння абразиву у вузли.

Рекомендації з експлуатації та обслуговування

Початкове натягнення:

Після встановлення перевірте, щоб між двома крайніми роликами провисання ланцюга становило 15–20 мм. Надто слабке натягнення викликає проскакування ланцюга, надто сильне – пришвидшений знос роликів і зубчастих коліс.

Регулярне змащення та очищення:

Видаляйте бруд і старе мастило раз на 100 мотогодин. Змащуйте мастилом для роликових ланцюгів (літієве або спеціальний аерозоль) – це запобігає передчасному зносу (див. Технічні рідини).

Контроль зносу:

Після 2 000–2 500 мотогодин вимірюйте подовження ланцюга: якщо фактична довжина перевищує номінальну більш ніж на 3 %, замініть увесь комплект. Окремі ланки не підлягають відновленню.

Перевірка шестерень:

Якщо зуби мають зазубрини або нерівномірний знос, це вказує на неправильний натяг або ушкодження профілю щогли. У разі виявлення цих ознак замініть шестерню або всю пару (ланцюг + шестерня).

Ремонтні комплекти:

Для термінового усунення мікропошкоджень у дорозі варто мати master-link kit (з пружинними скобами і шпильками), запасні направляючі ролики з підшипниками C3 та змінні ролики.
